Technische Daten
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Außendurchmesser ca. | 11,4 mm |
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Verseilelement | nein |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 114 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 228 mm |
| Leiternennquerschnitt | 0,75 mm² |
| Mit Schutzleiter | ja |
| Schirm über Verseilung | Geflecht |
| Kältebeständig nach EN 60811-504+505+506 | nein |
| Gewicht | 182 kg/km |
| Ader-Kennzeichnung | Ziffern |
| Ader-Zahl | 7 |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40..70 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling | -5..70 °C |
| Raucharm nach IEC 61034-2 | nein |
| Nennspannung U | 500 V |
Beschreibung

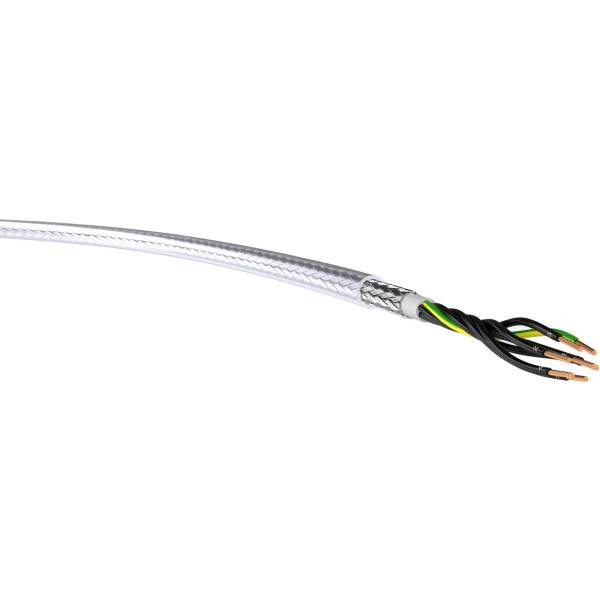

Universell einsetzbare Mess-, Kontroll- und Steuerleitung im Maschinenbau und in der Anlagentechnik, insbesondere als Anschluss-und Verbindungsleitung für Werkzeugmaschinen, Fertigungsstraßen, Steuergeräte, Steuerpulte, im Anlagenbau, in Kraftwerken, in der Heiz- und Klimatechnik, in Kühlanlagen, in Büromaschinen und Anlagen der Datenverarbeitung, Verlegung in trockenen, feuchten und nassen Räumen, jedoch nicht im Freien, weitgehend beständig gegen Öle, Fette und Chemikalien, erhöhte Anforderung an die Störsicherheit der Signalübertragung (EMV)
Leiternennquerschnitt: 0,75 mm²
Leiter-Klasse: Kl.5 feindrähtig
Ader-Zahl: 7
Verseilelement: nein
Werkstoff der Aderisolation: Polyvinylchlorid (PVC)
Ader-Kennzeichnung: Ziffern
Mit Schutzleiter: ja
Schirm über Verseilung: Geflecht
Mantelmaterial: Polyvinylchlorid (PVC)
Flammwidrig: nach IEC/EN 60332-1-2
Raucharm nach EN 61034-2: nein
Kältebeständig nach EN 60811-504+505+506: nein
Außendurchmesser ca.: 11,4 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung: 228 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 114 mm
Zul. Kabelaußentemperatur bei Montage/Handling: -5..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: -40..70 °C
Nennspannung U: 500 V
Anzahl der Schutzleiter: 1
Leiternennquerschnitt: 0,75 mm²
Leiter-Klasse: Kl.5 feindrähtig
Ader-Zahl: 7
Verseilelement: nein
Werkstoff der Aderisolation: Polyvinylchlorid (PVC)
Ader-Kennzeichnung: Ziffern
Mit Schutzleiter: ja
Schirm über Verseilung: Geflecht
Mantelmaterial: Polyvinylchlorid (PVC)
Flammwidrig: nach IEC/EN 60332-1-2
Raucharm nach EN 61034-2: nein
Kältebeständig nach EN 60811-504+505+506: nein
Außendurchmesser ca.: 11,4 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung: 228 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 114 mm
Zul. Kabelaußentemperatur bei Montage/Handling: -5..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: -40..70 °C
Nennspannung U: 500 V
Anzahl der Schutzleiter: 1
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
