Technische Daten
| Breite (mm) | 74 |
| Innentiefe | 85 |
| Transparenter Deckel | nein |
| Durchmesser (mm) | 73 |
| Werkstoff | Kunststoff |
| Form | rund |
| Schutzart (IP) | IP30 |
| Rohrverriegelung | ja |
| Oberfläche | unbehandelt |
| Gehäusedurchführung durch Stufenmembran | nein |
| Deckelbefestigung | aufrastend |
| Länge (mm) | 74 |
| Bauform | Gerätedose |
| Halogenfrei | ja |
| Winddicht | nein |
| Klemme lagefixiert | nein |
| Für Rohrdurchmesser | 20 mm |
| Für Anzahl Geräteeinsätze | 1 |
| Einführung von hinten | ja |
| Gehäusedurchführung durch Rohrstutzen | ja |
| Stutzen | sonstige |
| Leuchtenhakenbefestigung | nein |
| Montageart | Hohlwand |
| Ausführung | Einzel |
| Tiefe (mm) | 60 |
| Rohrverriegelung optional | nein |
| Spezielle Anwendung | ohne |
| Anzahl der Einführungen | 8 |
| Gehäusedurchführung durch Dichtmembran | nein |
| Plombierbar | nein |
| Mit Schrauben | ja |
| Funktionserhalt | ohne |
| Farbe | blau |
| Mit Nagellaschen | nein |
| Ausführung Deckel | Bauschutzdeckel |
| Befestigung der Geräte | schrauben oder spreizen |
| Mit Abschirmung | nein |
| Bestückung | ohne |
| Koppelbar | ja |
| Gehäusedurchführung durch Ausbrechöffnung | ja |
| Mit drehbarem Ring | nein |
Beschreibung

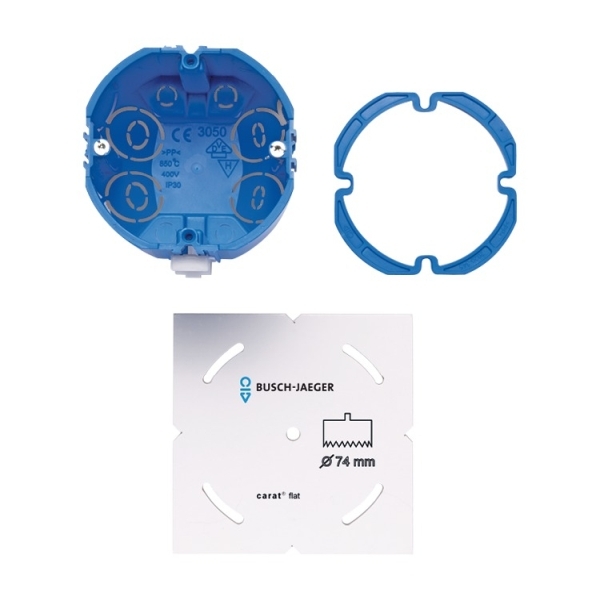

A0077 Montageset carat® flat 1-fach
für flache Unterputzmontage, Hohlwand Passend für carat® Rahmen. Für doppelte Beplankung. Bestehend aus einer UP-Dose Hohlwand 3050. Bestehend aus einer Bohr-/Zeichenschablone und Ausgleichsringen. Geeignet für Gipskarton- und Gipsfaserplatten von 9,5 mm, 10 mm und 12,5 mm. Mit Torx- / Schlitzschrauben. Dosen direkt miteinander koppelbar. Mit Ausbrechöffnungen für Kabel und Rohre. Schnelle Installation durch Kabelbinderverschluss. Für die Montage benötigt man einen handelsüblichen 74 mm Fräser mit Randversenker. Lochmaß: 74 mm.
für flache Unterputzmontage, Hohlwand Passend für carat® Rahmen. Für doppelte Beplankung. Bestehend aus einer UP-Dose Hohlwand 3050. Bestehend aus einer Bohr-/Zeichenschablone und Ausgleichsringen. Geeignet für Gipskarton- und Gipsfaserplatten von 9,5 mm, 10 mm und 12,5 mm. Mit Torx- / Schlitzschrauben. Dosen direkt miteinander koppelbar. Mit Ausbrechöffnungen für Kabel und Rohre. Schnelle Installation durch Kabelbinderverschluss. Für die Montage benötigt man einen handelsüblichen 74 mm Fräser mit Randversenker. Lochmaß: 74 mm.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
