360°-Ansicht
Technische Daten
Prüfklasse Typ 2 | ja |
Nennableitstoßstrom (8/20) | 20 kA |
Netzform TT | ja |
Anzahl der Leiter (ohne Erde) | 4 |
Schutzpegel L-N | 1,5 kV |
Netzform TN-S | ja |
Baugröße | 4 TE |
Signalisierung am Gerät | optisch |
Schutzart (IP) | IP20 |
Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
Max. Ableitstoßstrom (8/20) | 40 kA |
Montageart | Hutschiene TH35 |
Schutzpegel N-PE | 1,5 kV |
Kurzschlussfestigkeit (Isccr) | 50 kA |
Netzform TN-C | nein |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
Höchste Dauerspannung AC | 275 V |
Mit Fernmeldekontakt | ja |
Nennspannung AC | 230 V |
Beschreibung

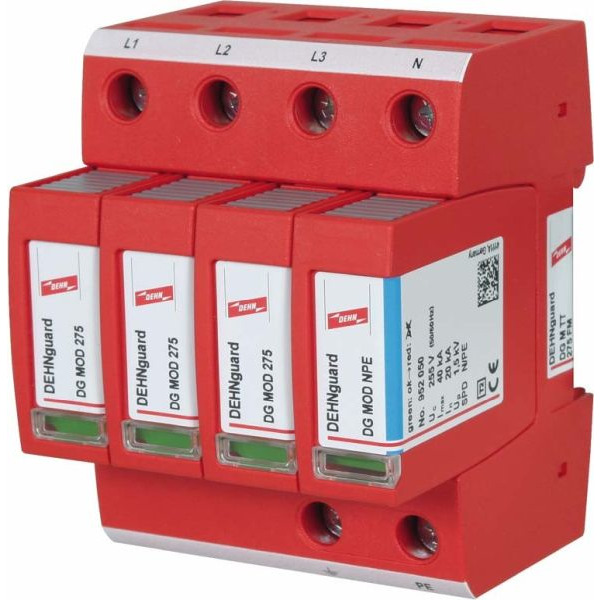

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
