Technische Daten
Einstellbereich des unverzögerten Kurzschlussauslösers | 496 A |
Mit thermischem Schutz | ja |
Bemessungsbetriebsspannung | 690 V |
Polzahl | 3 |
Gerätebauart | Einbaugerät Festeinbautechnik |
Anschlussart Hauptstromkreis | Schraubanschluss |
Phasenausfallempfindlich | ja |
Tiefe | 102,5 mm |
Mit integriertem Hilfsschalter | nein |
Auslösetechnik | elektronisch |
Bemessungsbetriebsleistung bei AC-3, 230 V | 7,5 kW |
Mit integriertem Unterspannungsauslöser | nein |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 kA |
Bemessungsdauerstrom Iu | 32 A |
Breite | 45 mm |
Überlastauslöser Stromeinstellung | 8..32 A |
Ausführung des Betätigungselements | Drehknopf |
Höhe | 102,5 mm |
Bemessungsbetriebsleistung bei AC-3, 400 V | 15 kW |
Schutzart (IP) | IP20 |
Beschreibung

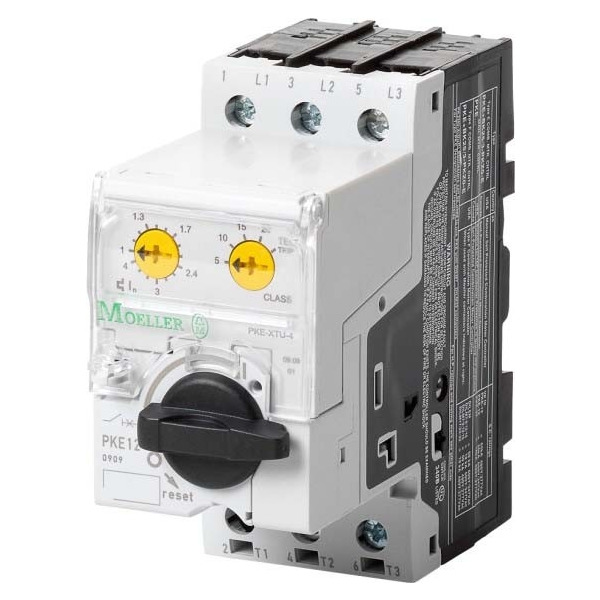

Motorschutzschalter Komplettgerät (Grundgerät und elektronischer Auslöseeinheit) nach IEC60947-4-1, elektronischer Weitbereichsüberlastschutz (4:1), Phasenausfall- und Unsysmetrieschutz, einstellbare Auslöseklasse, hohes Kurzschlussausschaltvermögen, Trennerfunktion. Flexible Anpassung des Strombereiches durch austauschbare elektronische Auslöseeinheiten. Erweiterbar mit Hilfsschalter, Spannungsauslöser, Strombegrenzer, Türkupplungsgriffen. Weltmarktgerät, ATEX-ZulassungInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
