Technische Daten
Bemessungsbetriebsleistung NEMA | 0 kW |
Spannungsart zur Betätigung | AC |
Bemessungsbetriebsleistung bei AC-3, 400 V | 37 kW |
Funktion | Stern-Dreieck-Schütz |
Schutzart (NEMA) | sonstige |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 70 A |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
Anschlussart Hauptstromkreis | Schraubanschluss |
Schutzart (IP) | IP00 |
Bemessungssteuerspeisespannung Us bei DC | 0 V |
Beschreibung

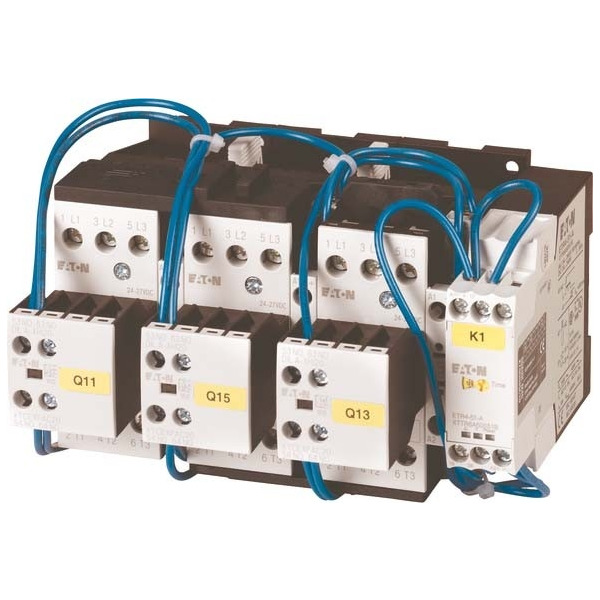

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 70 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 18.5 kW, 380 V 400 V: P= 37 kW, 500 V: P= 45 kW, 660 V 690 V: P= 37 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM40, + DILM150-XHI31, Dreieckschütz Q15: DILM40, + DILM150-XHI11 Typ, Sternschütz Q13: DILM40, + DILM150-XHI11 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
