Technische Daten
Nennwert Ausgangsspannung 1 | 24 V |
Stabilisiert | ja |
Schutzart (IP) | IP20 |
Bemessungsversorgungsspannung bei AC 50 Hz | 110..240 V |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Kurzschlussfest | ja |
Breite in Teilungseinheiten | 4 |
Höhe | 58 mm |
Tiefe | 58 mm |
Ausgangsspannung geregelt | ja |
Ausgangsspannung einstellbar | nein |
Breite | 72 mm |
Leistungsabgabe | 48 W |
Tragschienenmontage möglich | ja |
Max. Ausgangsstrom 1 | 2 A |
Spannungsart der Versorgungsspannung | AC |
1. Ausgangsspannung | 24 V |
Geeignet für Reiheneinbau | ja |
Einbaubreite | 72 mm |
Wandmontage möglich | nein |
Beschreibung

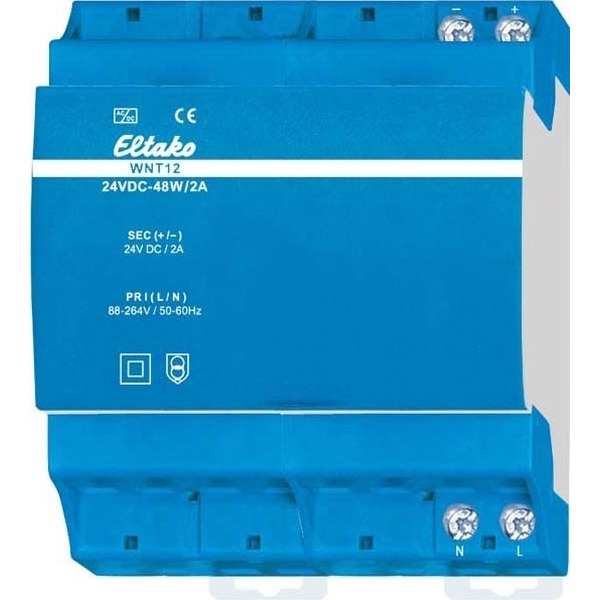

Weitbereichs-Schaltnetzteil. Nennleistung 48W. Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten = 72mm breit, 58mm tief. Bei einer Belastung größer als 50% der Nennleistung und immer bei nebeneinander liegenden Schaltnetzteilen ab 12 Watt Nennleistung und bei Dimmern ist beidseitig 1/2 Teilungseinheit Lüftungsabstand mit den Distanzstücken DS12 erforderlich. Weitbereichs-Eingangsspannung 88-264V AC (110V -20% bis 240V +10%). Wirkungsgrad 87%. Stabilisierte Ausgangsspannung ±1%, geringe Restwelligkeit. Kurzschlussfest. Überlast- und Übertemperatursicherung durch Abschalten mit automatischem Zuschalten nach der Fehlerbeseitigung (Autorecovery-Funktion).Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
