Technische Daten
Netzform IT | nein |
Nennspannung AC | 230 V |
Signalisierung am Gerät | optisch |
Netzform TN | nein |
Netzform sonstige | nein |
Netzform TT | ja |
Integrierte Vorsicherung | nein |
Netzform DC | nein |
Ausblasend | nein |
Blitzstoßstrom (10/350 µs) | 7,5 kA |
Montageart | Sammelschiene |
Schutzart (IP) | IP20 |
Netzform TN-S | ja |
Netzform TN-C-S | nein |
Prüfklasse Typ 1 | ja |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
Nennableitstoßstrom (8/20) | 20 kA |
Geeignet für Außengebrauch | nein |
Baugröße | 3 TE |
Schutzpegel L-N | 1,5 kV |
Höchste Dauerspannung AC | 255 V |
Netzform TN-C | nein |
Schutzpegel N-PE | 1,5 kV |
Anzahl der Leiter (ohne Erde) | 4 |
Schutzpegel | 1,5 kV |
Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
Mit Fernmeldekontakt | nein |
Beschreibung

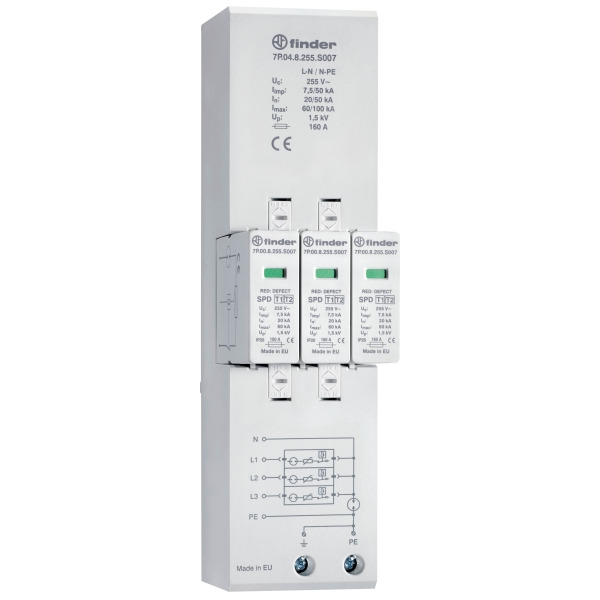

Blitz- und Überspannungsableiter Typ 1+2 für 40 mm Sammelschiene, 7,5 kA pro Pfad, 5-Leitersystem, L1, L2, L3, N, PE, austauschbare Module, optische Defektanzeige, Haltesystem für die Module, einsetzbar für die Ableitung von Blitzströmen bis 7,5 kA pro Pol, Installation im Vorzählerbereich an der Schnittstelle der Zonen LPZ 0 zu LPZ 1, ohne Leckstrom und FolgestromDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
