Technische Daten
Art des Schaltkontaktes | Einfachkontakt |
Anzahl der Kontakte als Öffner | 1 |
Tiefe | 100,3 mm |
Antrieb, Polung | ungepolt |
Höhe | 86,2 mm |
Schaltverhalten des Antriebs | monostabil |
Mit LED-Anzeige | ja |
Mit abnehmbaren Klemmen | nein |
Nennstrom | 6 A |
Komplettgerät mit Sockel | ja |
Ausführung des elektrischen Anschlusses | Steckanschluss |
Spannungsart zur Betätigung | DC |
Bemessungssteuerspeisespannung Us bei DC | 24 V |
Breite | 22,5 mm |
Anzahl der Kontakte als Schließer | 1 |
Schutzart (IP) | IP20 |
Mit zwangsgeführten Kontakten | ja |
Beschreibung

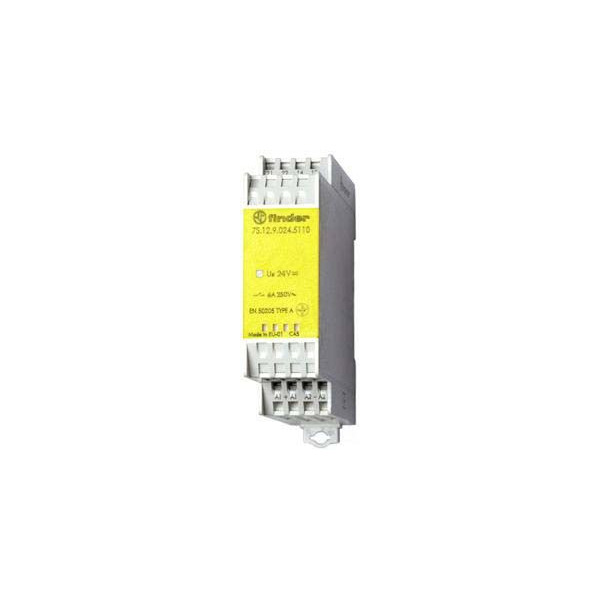

Relaismodul mit zwangsgeführten Kontakten nach EN 61810-3, Typ A. Grundbauteil, geeignet für Sicherheitsanwendungen, die, wenn sie nach IEC/EN 62061 (IEC 61508) ausgelegt sind, einen Sicherheits-Integritätslevel von SIL 2 erreichen können. Bei einer Auslegung der Anwendung nach ISO/EN 13849 ist im Maschinen- und Anlagenbau ein Performance Level von PL "d"
erreichbar. 1 Schließer + 1 Öffner für 6 A, Kontaktmaterial AgNi-hartvergoldet, Versorgungsspannung 24 V DC, LED-Statusanzeige der Spulenansteuerung, Materialien entsprechen EN 45545-2:2013 zum Brandschutz in Schienenfahrzeugen, geprüft nach EN 61373 (Schwingen und Schocken, Kat. 1, Kl. B) und EN 50155 (Kälte, trockene und feuchte Wärme, Temperaturklasse TX), mit Zugfederklemmen, für Tragschiene 35 mm (EN 60715), Breite 22,5 mm, Schutzart IP 20
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
