Technische Daten
Funktionserhalt | E90 |
Mit Vergussmasse mitgeliefert | nein |
Länge | 104 mm |
Breite | 104 mm |
Anzahl der Einführungen | 7 |
Bestückung | Klemme |
Werkstoff | Kunststoff |
Mit Abschirmung | nein |
Explosionsgeprüfte Ausführung | nein |
Für Ex-Zone Gas | ohne |
Für Ex-Zone Staub | ohne |
Einführung von hinten | nein |
Schutzart (IP) | IP66 |
Art der Gehäusedurchführung | Vorprägung |
Montageart | Wand-/Deckenmontage |
Farbe | orange |
Halogenfrei | ja |
Anreihbar | nein |
Witterungsbeständig | nein |
Für Rohrdurchmesser | sonstige |
Tiefe | 70 mm |
Bemessungsisolationsspannung Ui | 400 V |
Max. Leiterquerschnitt | 2,5 mm² |
Plombierbar | ja |
Ausführung Deckel | sonstige |
Deckelbefestigung | geschraubt |
Vergießbar | nein |
Einsatztemperatur | -25..40 °C |
Oberflächenschutz | sonstige |
Form | quadratisch |
Beschreibung

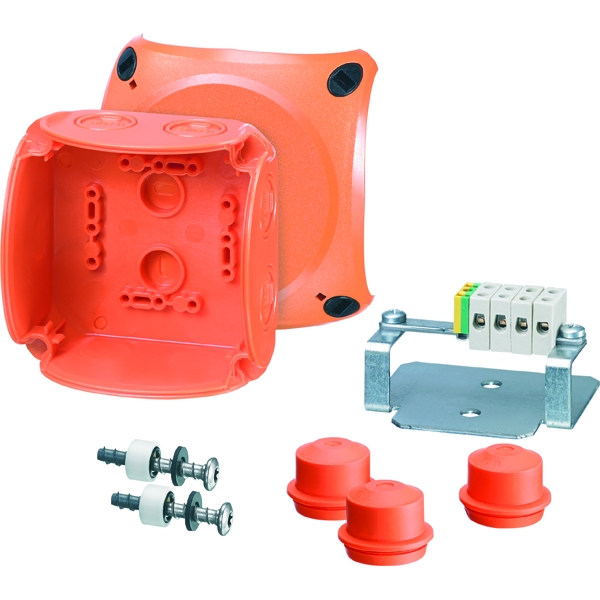

Kabelabzweigkasten aus hochwertigem Thermoplast mit Funktionserhalt im Brandfall in Verbindung mit funktionserhaltenden Kabeln. Funktionserhaltsklasse E30 bis E90. Für Aufputz-Anwendungen in Gebäuden oder die geschützte Installation im Freien. Standardmäßig mit Schraubanker, hochtemperaturbeständiger Keramikklemme für Kupferleiter, Kabeleinführung über metrische Vorprägungen in Gehäusewänden über beiliegenden Einsteck-Kabelstutzen. Deckelbefestigung mit Schnellverschlüssen. Mit 5-poliger Klemme. Als Abzweigkasten bis 1,5 mm² oder Verbindungskasten bis 2,5 mm². Anbau-Kabelstutzen Typen AKMF im Zubehör.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
