Technische Daten
DIN-Schiene | ja |
EMV-Ausführung | nein |
Breite in Teilungseinheiten | 6 |
Tiefe | 170 mm |
Höhe | 300 mm |
Einbautiefe | 93 mm |
Mit Schloss | nein |
Art der Abdeckung | Deckel |
Schutzart (IP) | IP65 |
Farbe | grau |
Mit Montageplatte | nein |
Innentiefe | 146 mm |
Anzahl der Reihen | 2 |
Werkstoff des Gehäuses | Kunststoff |
Ausführung Deckel | geschlossen |
Montageart | Aufputz |
Anbaumöglichkeit | ja |
Breite | 150 mm |
RAL-Nummer | 7035 |
Transparenter Deckel/Tür | ja |
Beschreibung

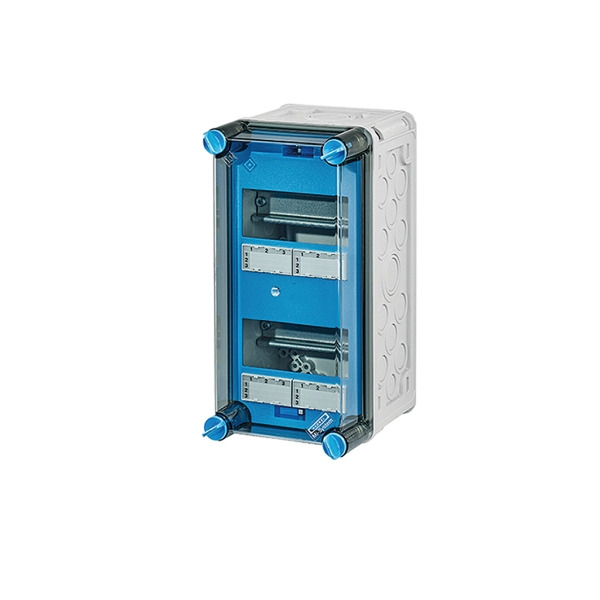

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Automatengehäuse mit 12 Teilungseinheiten zum Einbau von Reiheneinbaugeräten nach DIN 43880. Ohne PE- und N-Klemmen. Mit Abdeckstreifen zum Verschließen von nicht benutzten Geräteausschnitten und Beschriftungsstreifen für die Stromkreiskennzeichnung. Transparenter Deckel, Deckelverschlüsse für Handbetätigung.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
