Technische Daten
Einsatztemperatur | -25..70 °C |
Breite | 104 mm |
Halogenfrei | ja |
Deckelbefestigung | geschraubt |
Farbe | schwarz |
Form | quadratisch |
Mit Vergussmasse mitgeliefert | ja |
Einführung von hinten | nein |
Für Ex-Zone Gas | ohne |
Werkstoff | Kunststoff |
Anzahl der Einführungen | 7 |
Bestückung | Klemme |
Explosionsgeprüfte Ausführung | nein |
Mit Abschirmung | nein |
Plombierbar | ja |
Witterungsbeständig | ja |
Anreihbar | nein |
Tiefe | 70 mm |
Ausführung Deckel | sonstige |
Vergießbar | ja |
Montageart | Wand-/Deckenmontage |
Schutzart (IP) | IP68 |
Oberflächenschutz | unbehandelt |
Für Rohrdurchmesser | sonstige |
Funktionserhalt | ohne |
Bemessungsisolationsspannung Ui | 690 V |
Länge | 104 mm |
Max. Leiterquerschnitt | 4 mm² |
Art der Gehäusedurchführung | Vorprägung |
Für Ex-Zone Staub | ohne |
Beschreibung

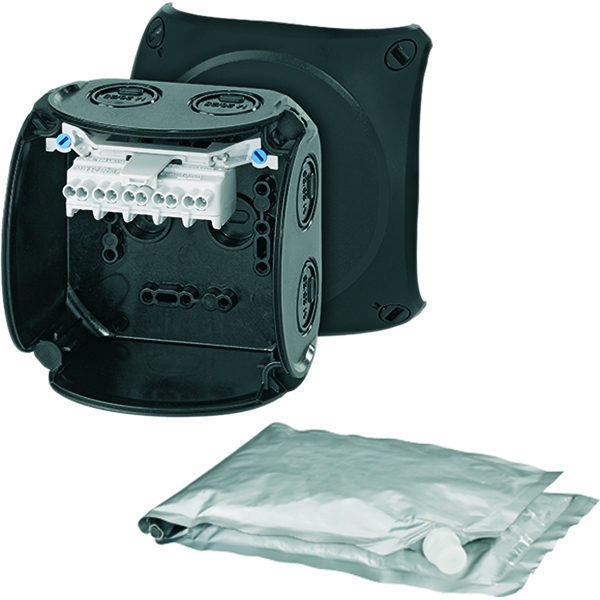

Kabelabzweigkasten aus hochwertigem Thermoplast zum Vergießen für eine wasserdichte Verbindung. Für die ungeschützte Installation im Freien bei Gefahr von Kondenswasserbildung und/oder Eintritt von Flüssigkeiten, zur Montage im Erdreich ohne Verkehrslasten. Verwendbar für Heizkabel / Heizband bis max. 70 °C Oberflächentemperatur. Für Nachinstallationen oder Prüfungen kann der Deckel abgenommen und die Vergussmasse entfernt werden. Deckelbefestigung über Schnellverschlüsse. Mit Außenlaschen zur Befestigung. Mit Klemmen bis 2,5 mm², 5-polig. Kabeleinführung über metrische Vorprägungen in Gehäusewänden. Anbau-Kabelstutzen im Zubehör. Mit Vergussmasse und Verschlussstopfen.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
