Technische Daten
Flachkabelverschraubung | nein |
Mehrfach Dichteinsatz | nein |
RAL-Nummer | 7035 |
Werkstoff | Kunststoff |
Geeignet für Kabeldurchmesser | 8..12 mm |
Einsatztemperatur | -40..100 °C |
Mit Gegenmutter | nein |
Schutzart (IP) | IP54 |
Gewindeart | metrisch |
Mit Zugentlastung | nein |
Biegeschutz | nein |
Für Ex-Zone Staub | ohne |
Gewindelänge | 11 mm |
In Öffnung einrastend | nein |
Gewindenennmaß metrisch/PG | 20 |
Halogenfrei | ja |
Oberflächenschutz | unbehandelt |
Art der Dichtung | Dichtring |
Sechskant Eckmaß | 26 mm |
Für Ex-Zone Gas | ohne |
Werkstoffgüte | Polyamid (PA) |
Explosionsgeprüfte Ausführung | nein |
Für bewehrte Kabel | nein |
Ausführung | gerade |
Farbe | grau |
Schlüsselweite | 24 mm |
Teilbare Verschraubung | nein |
Geschirmt | nein |
Glasfaserverstärkt | ja |
Gewindesteigung | 1,5 mm |
EMV-Ausführung | nein |
Schlagfest | ja |
Beschreibung

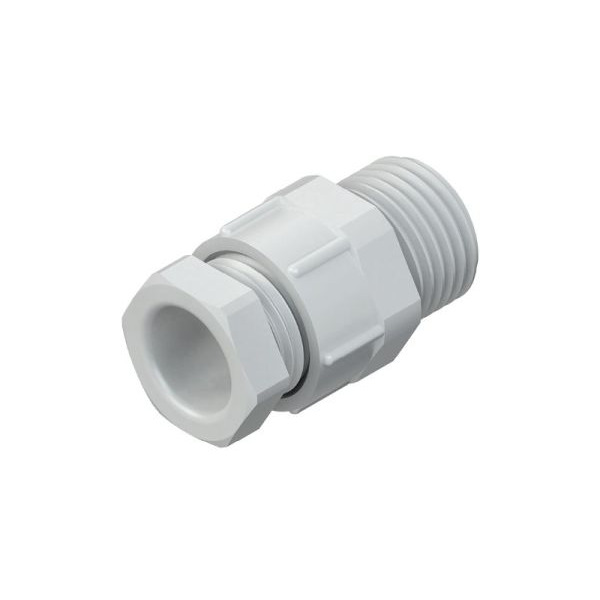

CONUS-Kabelverschraubung ähnlich ehemaliger DIN 46320, mit metrischem Anschlussgewinde nach DIN EN 60423, glasfaserverstärkt, mit Flammschutz, halogenfrei. Nenngröße: M 20 für Kabel-Ø: 8 - 12 mm Anschlussgewindelänge: 11 mm Schlüsselweite 1: 21 mm Schlüsselweite 2: 24 mm Glühdrahtprüfung nach DIN EN 60695-2-10+11/VDE 0471-2-10+11: 650°C Schutzart: IP54 mit Anschlussgewinde-Dichtring 987M...(bitte gesondert bestellen!): IP65 Einsatztemperaturbereich: -40° bis 100°C Werkstoff Verschraubungskörper: Polyamid Werkstoff Dichtring: SBR/NBR Werkstoff Druckring: galvanisch verzinkt blaupassivierter Stahl Farbton: lichtgrau RAL: 7035 (ähnlich)Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
