Technische Daten
Nennquerschnitt | 0,75..4 mm² |
Transparent | nein |
Geeignet für mehrdrahtige Leiter | ja |
Mit Betätigungshebeln | nein |
Geeignet für flexible Leiter | ja |
Nennspannung | 450 V |
Farbe | weiß |
Geeignet für Massivleiter | ja |
Beschreibung

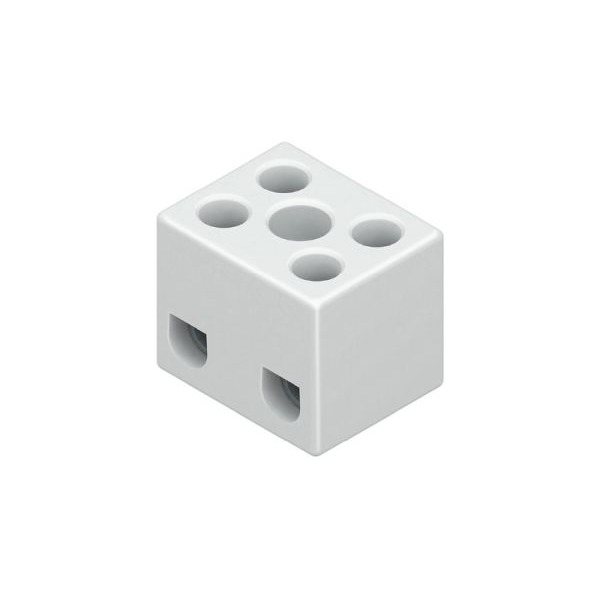

Anschlussklemme nach DIN EN 60998, mit Befestigungsbohrungen, halogenfrei. Die Anschlussklemme muß lagefixiert werden. Abmessungen (ca. Maße) H x B x L: 15,5 x 15 x 18 mm Klemmbereich eindrähtig: 0,75 - 4,0 mm² Klemmbereich starr, flexibel: 0,75 - 2,5 mm² Anschlussmöglichkeiten eindrähtig: 3 x 0,75 mm², 2 x 1,0 mm², 1 x 1,5 mm², 1 x 2,5 mm², 1 x 4,0 mm² Anschlussmöglichkeiten starr: 3 x 0,75 mm², 2 x 1,0 mm², 1 x 1,5 mm², 1 x 2,5 mm² Anschlussmöglichkeiten flexibel: 2 x 0,75 mm², 2 x 1,0 mm², 1 x 1,5 mm², 1 x 2,5 mm² Pole: 2 Werkstoff Isolierteil: Porzellan, glasiert Werkstoff Klemmbolzen: Messing Werkstoff Klemmschrauben: galvanisch verzinkter Stahl Max. Umgebungstemperatur: 200°C Nennspannung: 450 V Farbton: weißInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
