Technische Daten
PEN-Funktion möglich | nein |
Farbe | grün/gelb |
Werkstoff des Isolierkörpers | sonstige |
Anzahl der Etagen | 1 |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Breite | 23,5 mm |
Abschlussplatte erforderlich | nein |
Montageart | Hutschiene TH35 |
Tiefe | 51 mm |
Ausführung elektrischer Anschluss 2 | Schraubanschluss |
Anzahl der Klemmstellen je Etage | 7 |
Höhe | 33 mm |
Beschreibung

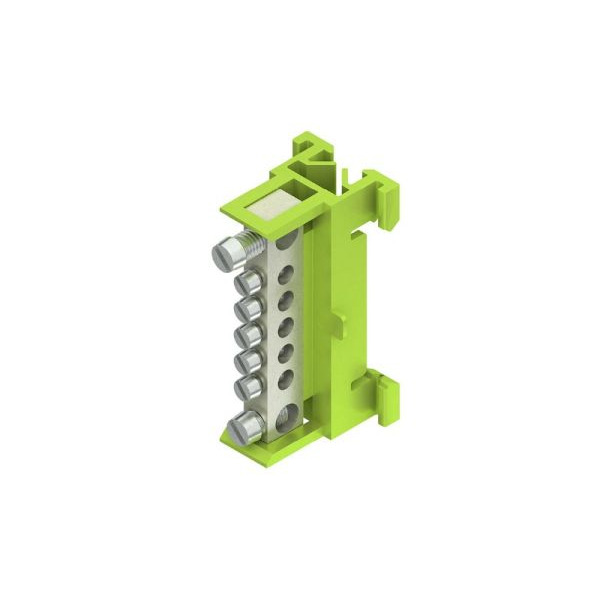

Null- und Schutzleiterklemme zum Aufschnappen auf Tragschiene TS 35 mm deren Anschlussmaße DIN EN 60715 entsprechen, halogenfrei. Abmessungen (ca. Maße) H x B x L: 28 x 23,5 x 51 mm Klemmbereich Zugang eindrähtig, starr, flexibel: 6,0 - 16,0 mm² Anschlussmöglichkeiten Zugang eindrähtig, starr, flexibel: 1 x 6,0 mm², 1 x 10,0 mm², 1 x 16,0 mm² Klemmbereich Abgang eindrähtig, starr, flexibel: 4,0 - 10,0 mm² Anschlussmöglichkeiten Abgang eindrähtig, starr, flexibel: 1 x 4,0 mm², 1 x 6,0 mm², 1 x 10,0 mm² Klemmstellen: 7 Werkstoff Isolierteil: PA Werkstoff Klemmschiene: Messing Werkstoff Klemmschrauben: galvanisch verzinkter Stahl Temperaturbereich: -30°C bis 80°C Farbton: grüngelbInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
