Technische Daten
Widerstandsmoment Wz | 0,81 cm³ |
Werkstoff | Stahl |
Mit Zahnung | nein |
Art der Lochung | Rücken gelocht |
Widerstandsmoment Wy | 0,31 cm³ |
Länge | 100 mm |
Geeignet für Funktionserhalt | ja |
Breite | 30 mm |
Lochbreite | 6,5 mm |
Flächenträgheitsmoment lz | 1,22 cm4 |
Werkstoffgüte | sonstige |
Abbrechbar | nein |
Gewicht | 0,0747 kg |
Schlitzbreite | 16 mm |
Profilform | C-Profil |
Höhe | 15 mm |
Materialstärke | 1,5 mm |
Ausführung | Einfachprofil |
Flächenträgheitsmoment ly | 0,28 cm4 |
Oberflächenschutz | bandverzinkt |
Beschreibung

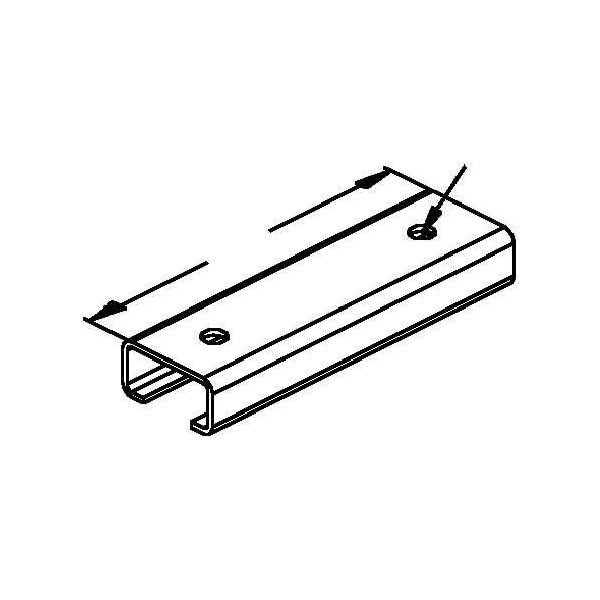

Anker-/Profilschiene Modell 2970, C-Profil nach DIN EN 60715, mit zwei Endlochungen. Passende Bügelschellen (B... und BK...). Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Die Befestigung der Anker-/Profilschiene mit dem Baugrund, sowie die Befestigungsabstände sind dem gültigen Prüfzeugnis zu entnehmen! Abmessungen (ca. Maße) H x B x t : 15 x 30 x 1,5 mm Schlitzweite : 16 mm Endlochungen : Ø 6,5 mm Abstand zu den Profilenden : 15,5 mm Lieferlänge L : 100 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
