Technische Daten
Lochbreite | 11,5 mm |
Materialstärke | 2 mm |
Geeignet für Funktionserhalt | ja |
Ausführung | Einfachprofil |
Länge | 2000 mm |
Art der Lochung | Rücken gelocht |
Gewicht | 1,491 kg |
Widerstandsmoment Wz | 2,25 cm³ |
Werkstoff | Stahl |
Flächenträgheitsmoment ly | 1,37 cm4 |
Profilform | C-Profil |
Schlitzbreite | 18 mm |
Oberflächenschutz | bandverzinkt |
Werkstoffgüte | sonstige |
Abbrechbar | nein |
Widerstandsmoment Wy | 1,11 cm³ |
Höhe | 22 mm |
Breite | 40 mm |
Flächenträgheitsmoment lz | 4,51 cm4 |
Mit Zahnung | nein |
Beschreibung

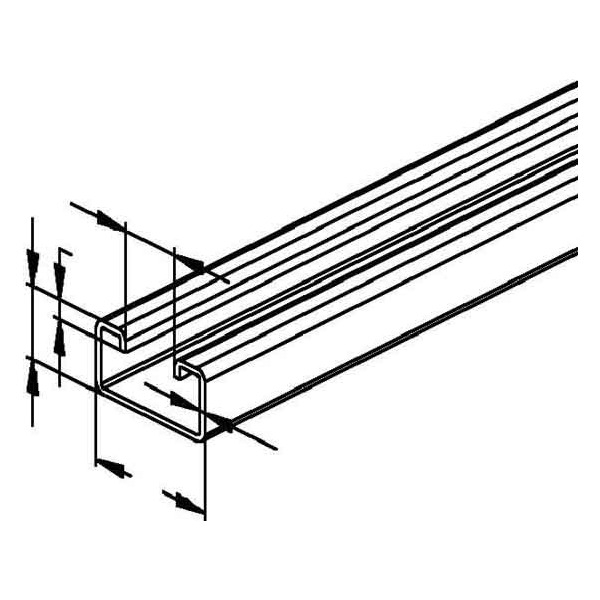

Anker-/Profilschiene Modell 2986, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Die Befestigung der Ankerschiene mit dem Baugrund, sowie die Befestigungsabstände sind dem jeweils gültigen Prüfzeugnis zu entnehmen. Abmessungen (ca. Maße) H x B x t : 22 x 40 x 2 mm Schlitzweite : 18 mm Profillochung : 11,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 2000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
