Technische Daten
Oberfläche | tauchfeuerverzinkt |
Flächenträgheitsmoment lz | 1,38 cm4 |
Werkstoff | Stahl |
Materialstärke | 2 mm |
Schlitzbreite | 18 mm |
Abbrechbar | nein |
Farbe | ohne |
Profilform | C-Profil |
Werkstoffgüte | sonstige |
Flächenträgheitsmoment ly | 4,53 cm4 |
Lochbreite | 11,5 mm |
Art der Lochung | Rücken gelocht |
Widerstandsmoment Wy | 2,27 cm³ |
Breite | 40 mm |
Geeignet für Funktionserhalt | ja |
Widerstandsmoment Wz | 1,11 cm³ |
Länge | 400 mm |
Mit Zahnung | nein |
Höhe | 22 mm |
Ausführung | Einfachprofil |
Beschreibung

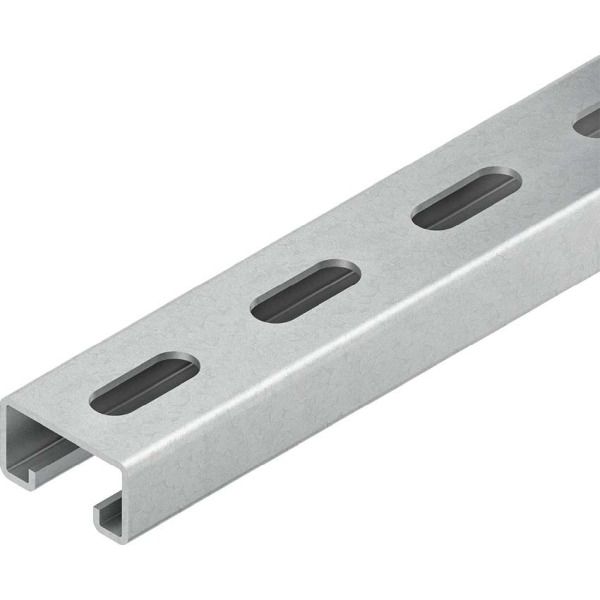

Anker-/Profilschiene Modell 2986, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Die Befestigung der Ankerschiene mit dem Baugrund, sowie die Befestigungsabstände sind dem jeweils gültigen Prüfzeugnis zu entnehmen. Abmessungen (ca. Maße) H x B x t : 22 x 40 x 2 mm Schlitzweite : 18 mm Profillochung : 11,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 400 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
