Technische Daten
Geeignet für Gasbeton | nein |
Geeignet für Kalksandstein | nein |
Bohrlochtiefe | 90 mm |
Mit Schraube | ja |
Ausführung | Spreizdübel |
Geeignet für Gipskarton | nein |
Geeignet für Vollziegel | nein |
Werkstoffgüte | sonstige |
Geeignet für Schraubendurchmesser | 10 mm |
Geeignet für Sechskant-Holzschraube | nein |
Geeignet für Porenbeton | nein |
Durchsteckmontage | ja |
Oberflächenschutz | verzinkt |
Geeignet für Beton | ja |
Mit Rand | nein |
Geeignet für Spanplatte | nein |
Vorsteckmontage | nein |
Geeignet für Holz | nein |
Geeignet für Hochlochziegel | nein |
Geeignet für Befestigung mit Kabelbinder | nein |
Länge | 93 mm |
Bohrlochdurchmesser | 10 mm |
Werkstoff | Stahl |
Beschreibung

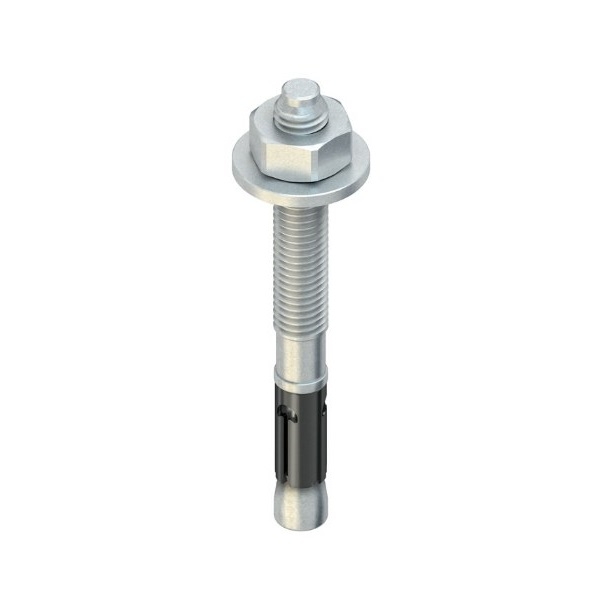

Durchsteckanker mit metrischem Anschlußgewinde M 10, einschließlich galvanisch verzinkter Mutter und großer Unterlegscheibe. Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendung : Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen. Technische Angaben Anschlußgewinde : M 10 Gesamtlänge L : 95 mm Bohrnenn-Ø : 10 mm Scheiben-Ø : 25 mm Klemmbereich t fix : = 10 mm effektive Verankerungstiefe h ef : 60 mm empfohlenes Drehmoment : 45 Nm Schlüsselweite : 17/16 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 2081/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0542 DoP NI003Installationshinweis
