Technische Daten
Kanalmontage | verschrauben |
Bodenabstand | 0 mm |
Ausführung | Wandmontage |
Wandabstand | 120..184 mm |
Geeignet für Kanalbreite | 110..170 mm |
Beschreibung

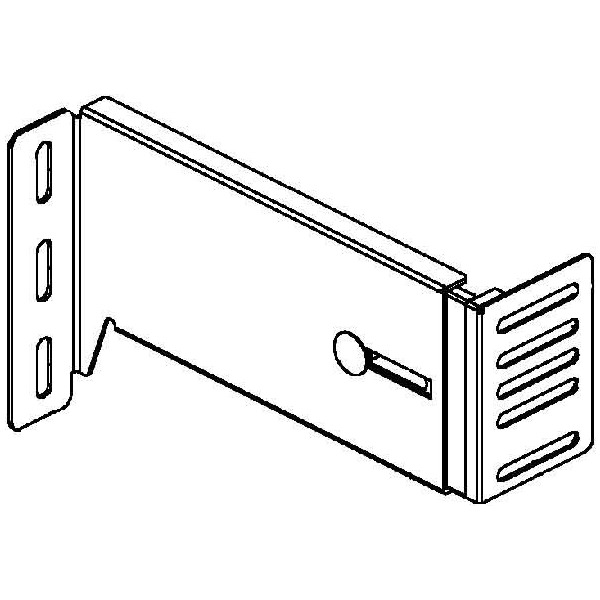

Universal Wandkonsole, verstellbar, geeignet zum Aufbau kompletter Brüstungssysteme, die Lochung 7x50 mm auf der Anschlussseite der Wandkonsole korrespondiert mit der Rückensystemlochung der Gerätekanalunterteile, in Verbindung mit Profilhalter GKH... und Konvektionsgitterprofil GKS... und GKG... ist eine bündige Montage mit der Fensterbank (22,5 mm) möglich, einschließlich Befestigungsschrauben ZKM 6X16 für die Kanalmontage. für Gerätekanalunterteile: GKU ... DKU ... für Wandabstand T: 120 - 184 mm Bauhöhe H: 104 mm Regelstützabstand: = 600 mm Werkstoff Wandkonsole: Stahl, bandverzinkt nach DIN EN 10346 Werkstoff Schrauben: Stahl, galvanisch verzinkt nach DIN EN ISO 4042Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
