Technische Daten
Werkstoffgüte | sonstige |
Befestigungsart | schrauben |
Anschlussart/-bauteil | Gewinde |
Gewindemaß (metrisch) | 8 |
Oberflächenschutz | bandverzinkt |
Scharnier justierbar | nein |
Rohr-/Kabeldurchmesser | 0..30 mm |
Geeignet für Flanschstärke | 0..20 mm |
Werkstoff | Stahl |
Scharnierend | nein |
Beschreibung

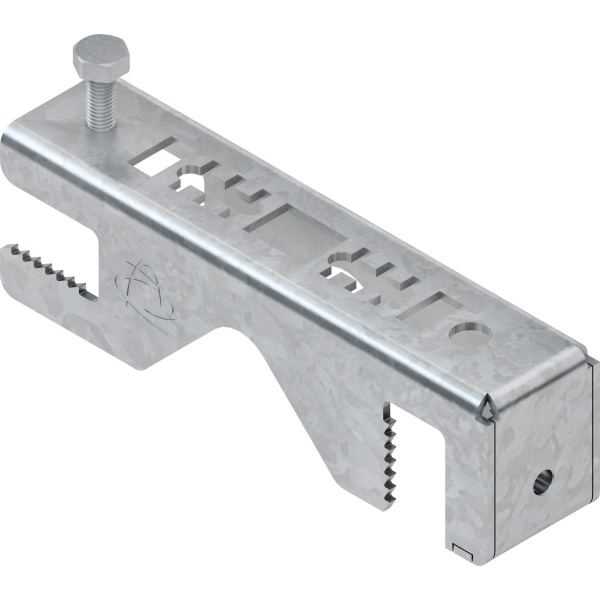

Gitterrinnen-Befestigungsklemme, horizontal/vertikal, zur Befestigung von Gitterrinnen an horizontalen und vertikalen Stahlträgerflanschen, eine wechselseitige Anordnung der Hakenschrauben gewährleistet eine sichere Befestigung der Gitterrinne an der Gitterrinnen-Befestigungsklemme, eine rechtwinklige Aussparung in den Schenkeln ermöglicht eine Anbringung an runden Stützenprofilen oder eine Montage von Kabelschutzrohren = Ø 30 mm, bei horizontaler Montage kann eine zusätzliche Abhängung mittels Gewindestab M 10/... an der Befestigungsklemmenspitze durch eine Lochung Ø 11 mm erfolgen, stirnseitig kann überdies eine Schraubabstandsschelle SASS 30 befestigt werden, durch Auslässe in der horizontalen Auflagefläche besteht die Möglichkeit zur Montage von bis zu 4 Bügelschellen B(K) 12 - 90 (je nach Größe) in Registerverlegung, einschließlich anteilmäßigen Befestigungszubehör. Verwendung für Gitterrinnen : GR... GRS... GRL... GRCI... MTC...100 - ... MTCG ... Abmessungen (ca. Maße) Gesamtlänge L : 173 mm Auflagelänge L1 : 148 mm Stahlträgerflanschstärke : = 20 mm Tragfähigkeit F1 horizontal bei L 1/2 : 0,6 kN Tragfähigkeit F2 vertikal bei L 1/2 : 0,9 kN Schraubenanzugsmoment : 4 Nm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
