Technische Daten
Kopfform | Sechskant (hexagonal) |
Senkkopf | nein |
Werkstoff | Stahl |
Gewindeart | metrisch |
Werkstoffgüte | 8.8 (Stahl) |
Gewindelänge | 25 mm |
Selbstsichernd | nein |
Kopfhöhe | 7 mm |
Mit Flansch | ja |
Kopfdurchmesser | 18,9 mm |
Vollgewinde | ja |
Linksgewinde | nein |
Schlüsselweite | 15 mm |
Mit Unterlegscheibe | nein |
Schraubsystem | Sechskant (hexagonal) |
Länge bis Unterkante Kopf | 25 mm |
Gewindemaß (metrisch) | 10 |
Oberflächenschutz | galvanisch/elektrolytisch verzinkt |
Mit Mutter | ja |
Beschreibung

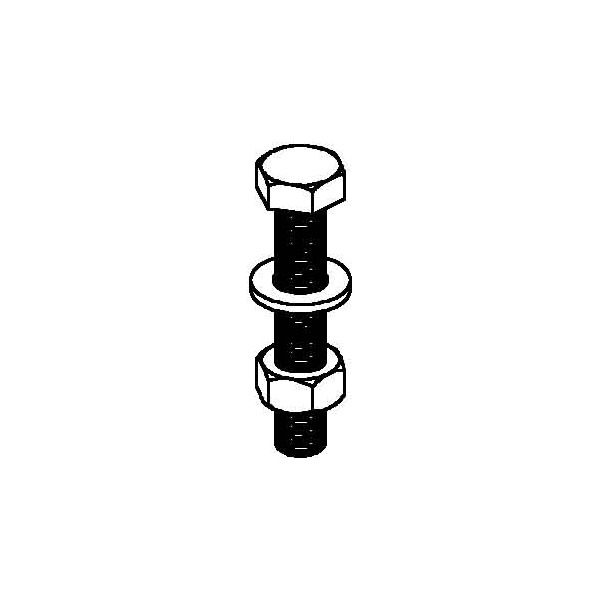

Sechskantschraube nach DIN EN ISO 4017, inklusive verzahnter Flanschmutter nach DIN EN 1661. Die Festigkeitsklasse der Schraube ist auf dem Schraubenkopf eingeprägt. Speziell bei Anschlüssen, die vertikale Lasten über Reibung übertragen müssen, ist unbedingt auf das Schraubenanzugsmoment zu achten und mit dem Drehmomentenschlüssel zu überprüfen! In Produktkombinationen (Sechskantschraube mit Mutter) ist die geringere Festigkeitsklasse für die Bestimmung des Drehmomentes heranzuziehen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Gewinde : M 10 Schraubenlänge : 25 mm Festigkeitsklasse Schraube : 8.8 Festigkeitsklasse Mutter : 8 Schraubenanzugsmoment : 48 Nm Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 2081/4042, blaupassiviertInstallationshinweis
