Technische Daten
Geeignet für Kabeltragsystemhöhe | 150 mm |
Verbindungsart | Schraubverbinder |
Geeignet für Gitterrinne | nein |
Ausführung | Längs- und Winkelverbinder |
Oberflächenschutz | bandverzinkt |
Werkstoff | Stahl |
Gelenkverbinder horizontal | nein |
Geeignet für Kabelrinne | ja |
Geeignet für Funktionserhalt | nein |
Länge | 620 mm |
Geeignet für Kabelleiter | ja |
Gelenkverbinder vertikal | ja |
Rostfreier Stahl, gebeizt | nein |
Geeignet für Kabeltragsystembreite | 200..600 mm |
Werkstoffgüte | sonstige |
Beschreibung

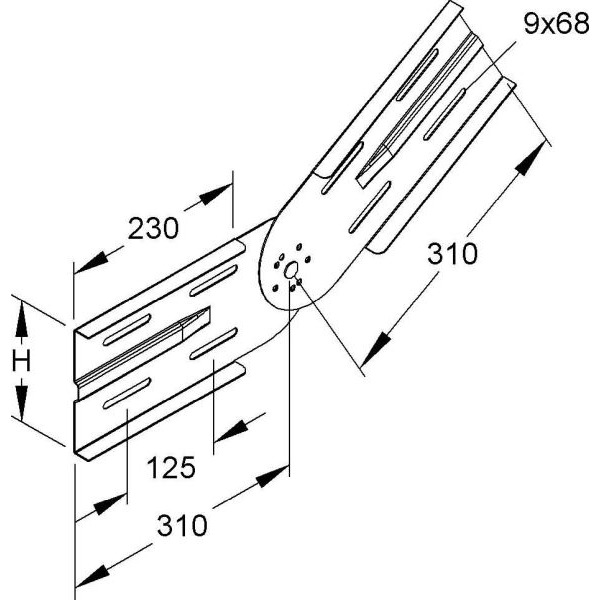

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 150 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes Innenmaß) : 151,5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Installationshinweis
