Technische Daten
Geeignet für Gitterrinne | nein |
Werkstoffgüte | sonstige |
Geeignet für Funktionserhalt | nein |
Geeignet für Kabeltragsystemhöhe | 105 mm |
Oberflächenschutz | bandverzinkt |
Verbindungsart | Schraubverbinder |
Geeignet für Kabeltragsystembreite | 200..600 mm |
Werkstoff | Stahl |
Länge | 390 mm |
Geeignet für Kabelrinne | ja |
Gelenkverbinder vertikal | nein |
Geeignet für Kabelleiter | ja |
Ausführung | Winkelverbinder |
Rostfreier Stahl, gebeizt | nein |
Gelenkverbinder horizontal | ja |
Beschreibung

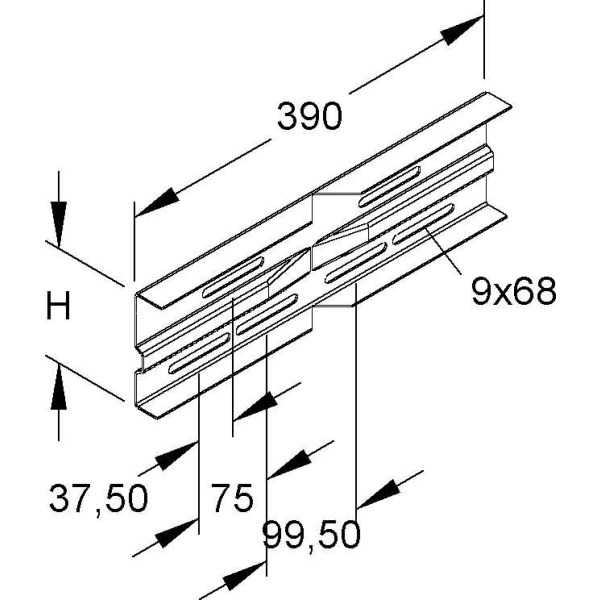

Winkelverbinder, horizontal, zur Herstellung von horizontalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes Innenmaß) x Breite B : 106,5 x 390 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Installationshinweis
