Technische Daten
Geeignet für Gitterrinne | nein |
Länge | 500 mm |
Geeignet für Kabeltragsystembreite | 200..600 mm |
Rostfreier Stahl, gebeizt | nein |
Geeignet für Kabeltragsystemhöhe | 150 mm |
Gelenkverbinder horizontal | ja |
Werkstoffgüte | sonstige |
Ausführung | Winkelverbinder |
Geeignet für Funktionserhalt | nein |
Oberflächenschutz | bandverzinkt |
Verbindungsart | Schraubverbinder |
Geeignet für Kabelleiter | ja |
Geeignet für Kabelrinne | ja |
Werkstoff | Stahl |
Gelenkverbinder vertikal | nein |
Beschreibung

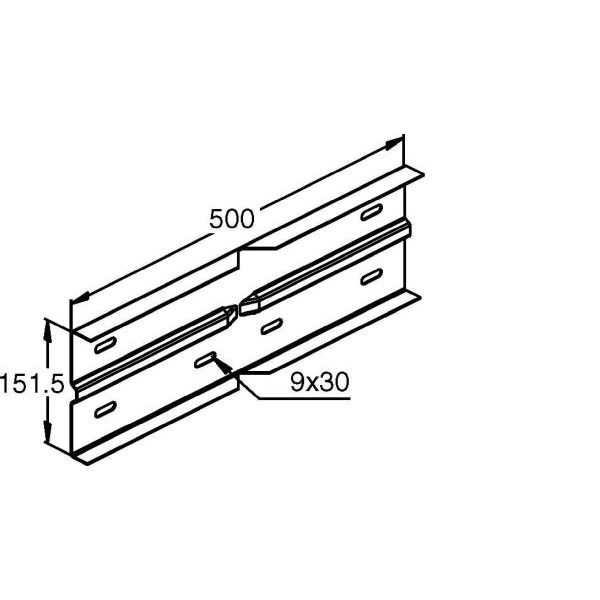

Winkelverbinder, horizontal, zur Herstellung von horizontalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 150 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes Innenmaß) x Breite B : 151,5 x 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
