Technische Daten
Werkstoff | sonstige |
Verwendbar mit IR-Taste | ja |
Verwendbar mit Präsenzmelder | nein |
Verwendbar mit Zeitschalter/Timer | nein |
Farbe | sonstige |
Verwendbar mit Taste | ja |
Nebenstelleneingang | ja |
Ausführung der Oberfläche | matt |
Montageart | Unterputz |
Geeignet für Schutzart (IP) | IP20 |
Lastart | induktive Last |
Oberflächenschutz | unbehandelt |
Lichtwertspeicher | ja |
Frequenz | 50 Hz |
Verwendbar mit Funktaste | ja |
Nennspannung | 230 V |
Verwendbar mit Bewegungsmelder | ja |
Werkstoffgüte | sonstige |
Seriendimmer | nein |
Bedienungsart | Drucktaster |
Befestigungsart | sonstige |
Zusammenstellung | Basiselement |
Halogenfrei | ja |
Beschreibung

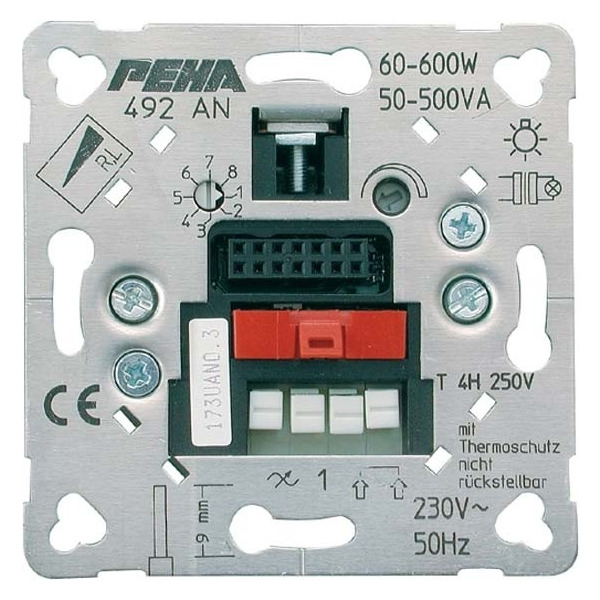

Unterputz-Dimm-und-Schalt-Einsatz Triac-Einsatz für ohmsche und induktive Lasten, passend für folgende Oberteile: Tastaufsatz, Artikel-Nr. xx.420.xx, Tastaufsatz mit LED, Artikel-Nr. xx.941/1.xx RÜ, Infrarotempfangstaste, Artikel-Nr. xx.941.xx IR, Serientastaufsatz xx.425.xx JR, Easywave-Funkempfänger, Artikel-Nr. xx.440.xx FU-E, Bewegungsmelder-Oberteil 180°, Artikel-Nr. xx.410.xx BM (bei Paralellbetrieb von max. 3 Bewegungsmeldern). Einstellbar durch Funktionswahlschalter mit 8 Funktionen: Tastdimmer mit Memory, Tastdimmer mit Memory plus Grundhelligkeit einstellbar, Tastdimmer ohne Memory, Tastschalter EIN/AUS, Treppenhausschalter 2 Sek.-60 Min., Langzeitschalter 30 Min.-10 Std., programmierbarer Zeitschalter. Technische Daten: Phasenanschnittdimmer Lastkennzeichnung R, L, Versorgungsspannung 230 V, 50 Hz, 2-Leiter-Anschluss, Schutzklasse IP 20, Nebenstelleneingang für unbeleuchtete Taster, getasteter L. Schaltleistung: Glühlampen 230 V 60-600 W, konventionelle (gewickelte) Trafos 50-500 VADatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
