Technische Daten
Witterungsbeständig | nein |
Max. Leiterquerschnitt | 16 mm² |
Vergießbar | ja |
Deckelbefestigung | geschraubt |
Farbe | grau |
Für Ex-Zone Staub | ohne |
Breite | 250 mm |
Montage im Erdreich | nein |
Explosionsgeprüfte Ausführung | nein |
Bemessungsisolationsspannung Ui | 690 V |
Für Ex-Zone Gas | ohne |
Mit Vergussmasse mitgeliefert | nein |
Länge | 200 mm |
Einsatztemperatur | -25 - 40 °C |
Anreihbar | nein |
Oberflächenschutz | unbehandelt |
Transparenter Deckel | nein |
Montage unter Wasser | nein |
Einführung von hinten | ja |
Anzahl der Einführungen | 14 |
Art der Gehäusedurchführung | Vorprägung |
Plombierbar | ja |
Tiefe | 115 mm |
Mit Abschirmung | nein |
Halogenfrei | ja |
Werkstoff | Kunststoff |
Bestückung | Klemme |
Funktionserhalt | ohne |
Schutzart (IP) | IP65 |
Form | rechteckig |
Montageart | Wand-/Deckenmontage |
Beschreibung

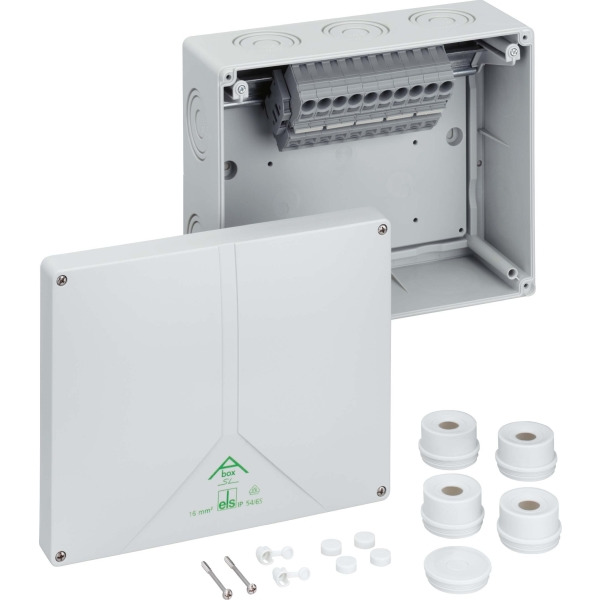

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 16mm², Ui=690V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20/M25/M32/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen für Standardinstallationen im Innenbereich, grau, mit hochliegender schraubenloser Klemme Wago 2016-1201, 5-polig, max. Nennquerschnitt nach DIN EN 60998: 16mm², bei einer Strombelastbarkeit von 76 A, klemmbare Querschnitte pro Pol:, 4 x 0,5 bis 16mm², starr, 4 x 0,5 bis 25mm² flexibelAbmessungen: 250 x 200 x 115mm
Beigefügtes Zubehör: 4 Anbaustutzen IP54 M40 Dichtbereich 17-30mm, 1 Verschlussstopfen M40, 1 Plombierset
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
