    Was ist der Unterschied zwischen Schalter /Taster/ Tastschalter?

    Was ist der Unterschied zwischen Schalter /Taster/ Tastschalter?
    Drehschalter und Notausschalter finden häufig Anwendung bei Maschinen und in Haushalten. Drehschalter und Notausschalter finden häufig Anwendung bei Maschinen und in Haushalten.

    Taster, Schalter oder Tastschalter?

    Jeder Mensch benutzt Schalter, um beispielsweise Lichter im Haus oder Computer sowie verschiedene elektrische Geräte ein- und auszuschalten. Allerdings handelt es sich hierbei nicht immer um die gleichen Funktionsweisen, denn Schalter ist nicht gleich Schalter - es gibt verschiedene Arten: Schalter, Taster und Tastschalter. Der folgende Artikel erklärt die wichtigsten Unterschiede.

    Der Schalter

    Schalter gehören zu der Baugruppe, die mit Hilfe von leitenden Materialien eine elektrische Verkettung zwischen zwei Verbindungen herstellt oder trennt. Diese werden meist manuell angesteuert und von Hand betätigt. Durch den Druck auf den Schalter entsteht eine Brücke zwischen den leitenden Verbindungen, wodurch beispielsweise das Licht im Wohnzimmer angeht. Mit einem wiederholten Druck auf den Schalter wird die Verbindung getrennt, also der Stromfluss unterbrochen. Das Resultat ist, dass das Wohnzimmerlicht ausgeht.

    Schalter gibt es in unterschiedlichen Bauformen, die nachfolgend aufgelistet sind.

    Kippschalter  -  Kippschalter sind die Modelle, die am häufigsten vorkommen. Diese sind zum Beispiel in Häusern verbaut und sorgen fürs Ein- und Ausschalten von Leuchtmitteln. Zumeist sind diese mit Kunststoff verdeckt, sodass die Elektronik nicht sichtbar ist.

    Druckschalter  - Druckschalter werden durch die Druckveränderung von Elementen wie Luft bedient. Hierbei wird die Technik so eingesetzt, dass bei der Veränderung des Drucks, der auf den Schalter wirkt, der Stromkreis geschlossen oder geöffnet wird.

    Rastschalter  - Der Rastschalter aktiviert sich, wie die anderen Schalter, durch Druck. Hierbei wird der Schalter eingedrückt und in einer Position mechanisch festgehalten sowie der Stromkreis geschlossen. Beim wiederholten Betätigen deaktiviert sich die Halterung und der Stromkreis ist unterbrochen. Diese Schalter werden häufig in Maschinen eingebaut , heißen „Notschalter“ und sorgen für die Sicherheit der Mitarbeiter.

    Drehschalter  -  Ein Drehschalter hat eine andere Funktion als die normalen Schalter. Wie der Name schon verrät, aktivieren sie sich durch eine Drehbewegung. Hierbei dreht sich der Schalter, um die Kontakte zu den leitenden Verbindungen herzustellen. Um den Stromkreis zu trennen, wird der Drehschalter herausgedreht. Die Modelle finden zum Beispiel in Kameras Anwendung.

    Stufenschalter  -    Der Stufenschalter oder auch Drehschalter/Flachbahnschalter weist mehrere Schaltstellungen auf. Er verbindet einen Anschluss mit einem anderen und sorgt dafür, dass die richtige Stufe ausgewählt wird. Diese kommen bei der Auswahl von Signalen und der Regelung von Spannung zum Einsatz.

    Der Taster

    Der Taster ist kein Schalter, der Taster schließt keine Stromkreise, sondern gibt nur Impulse, um einen Stromkreis oder einen Prozess zu aktivieren. Dies bedeutet, dass ein Taster nur durch Druck aktiviert wird. Der Impuls wird abhängig vom Leitungswiederstandes ausgelöst. Diese Bauteile finden zum Beispiel bei einer Klingel oder im Treppenhaus als Treppenlichttaster Anwendung. Durch den Druck auf die Taste wird ein Signal an die Verteilerstation gesendet, um den Stromkreis zu schließen. Dadurch wird ein Relais angesteuert, das wiederum weitere Aktionen schaltet. Diese Technik kommt auch als Öffner für Haustüren oder bei Bewegungsmeldern zum Einsatz. Das Anwendungsspektrum ist breit gefächert.

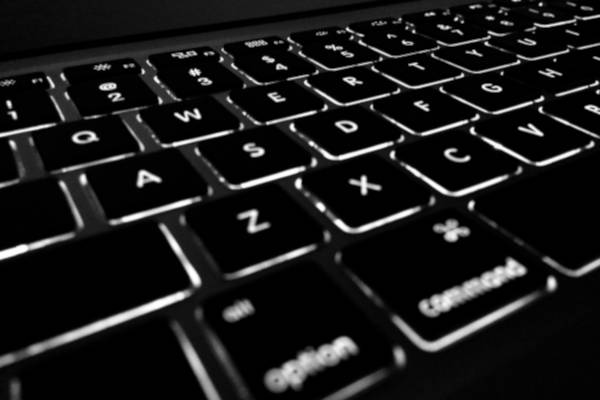

    Tastaturen sind mit Tastschaltern ausgestattet, um einzelne Buchstaben zu schreiben. Tastaturen sind mit Tastschaltern ausgestattet, um einzelne Buchstaben zu schreiben.

    Der Tastschalter

    Der Tastschalter ist ein Bedienelement, das durch das Drücken auf einen Knopf aktiviert und durch das Loslassen wieder deaktiviert wird. Durch den Druck stellt der Tastschalter eine Verbindung her, die beim Loslassen unterbricht. Damit der Tastschalter funktioniert, muss eine Feder verbaut sein, die nach dem Drücken die alte Position einnimmt. Eine Gruppe aus mehreren Tastern nennt sich Tastenfeld. Diese finden häufig Anwendung im Bereich von Tastaturen sowie Klavieren.

    Beispiele für Arten von Tasten

    Klingeltaster  -  Der Klingeltaster ist einer der häufigsten und bekanntesten Tastschalter. Durch das Drücken auf den Schalter stellt sich die Verbindung her und lässt die „Glocke“ oder das „Horn“ ertönen.

    Auswurftaste  - Die Auswurftaste kennen viele Menschen aus der Automobilindustrie. Diese nutzen beispielsweise Radio oder CD Spieler. Beim Bestätigen fährt die CD aus dem Laufwerk, sodass der Bedienende sie unkompliziert entnimmt.

    Morsetaste  -  Die älteste Variante der Signalübertragung ist die Morsetaste. Mit Hilfe dieses Gerätes werden bzw. wurden elektrische Signale übermittelt und auf einem Papier durch Punkte sowie Striche dargestellt.

    Signaltaster  -  Signaltaster finden sich in Telefonen wieder. Sie haben die Funktion, dass zum Beispiel bei einem Anruf ein Signal an den Taster übertragen und ein akustisches Signal durch die Verbindung der Leitungen erzeugt wird.

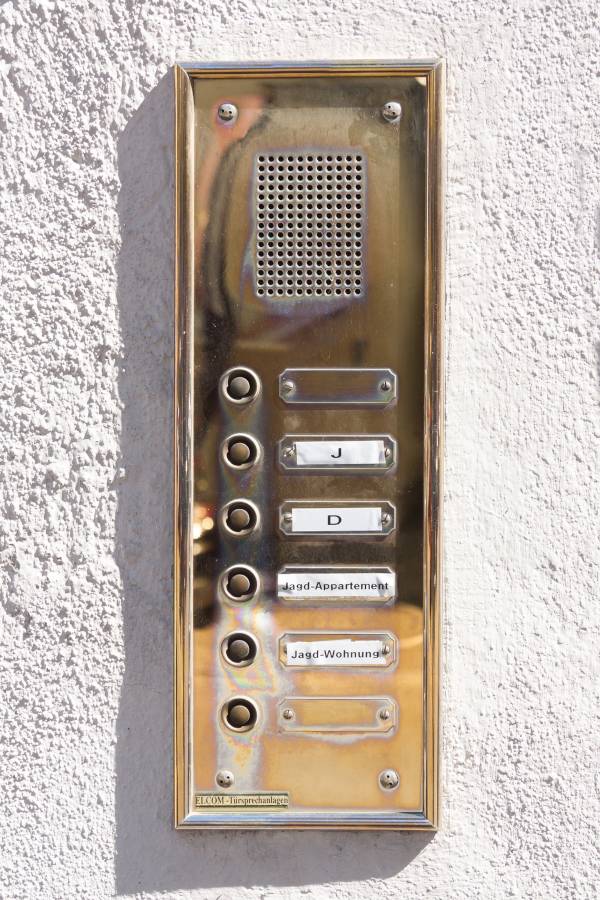

    In einer Haustürklingel kommt der Taster zum Einsatz. In einer Haustürklingel kommt der Taster zum Einsatz.

    Unterteilung der Schalter für mehrere Anwendungen

    Schalter haben gleich mehrere Aufgaben zu erledigen. Die folgende Übersicht beschreibt die Funktionen sowie die dazugehörigen Abkürzungen.

    Kreuzschalter: Kreuzschalter sorgen dafür, dass ein Stromkreis an mehreren Orten unterbrochen oder geschaltet wird. Diese Art von Schalter findet häufig in der häuslichen Schaltung von Leuchtmitteln Verwendung. Ein Beispiel sind Schalter, die das Licht auf einer Raumseite einschalten und auf der anderen Raumseite wieder ausschalten.

    Serienschalter: Mit Hilfe des Serienschalters lassen sich mehrere Stromkreise mit einem Schalter betätigen. Diese Technik ist beispielsweise oftmals bei der Außenbeleuchtung verbaut. Wenn viele Scheinwerfer oder Leuchtmittel gleichzeitig aktiviert werden sollen, ist eine Serienschaltung die ideale Wahl.

    Gruppenschalter: Die Gruppenschalter sind in der Regel in Jalousien zu finden. Es ist möglich diese in drei Richtungen zu schalten. Bei der Jalousie zeigt sich das im Hoch- und Runterfahren sowie im Stillstand. Die Besonderheit des Gruppenschalters ist, dass immer nur eine Richtung aktiv ist.


    Abkürzung des Schalters Beschreibung
    SPST Das Kürzel SPST bezeichnet einen einpoligen Schalter, der entweder offen oder geschlossen ist.
    SPDT Die Abkürzung SPDT bedeutet, dass dieser einpolige Schalter eine Zusatzfunktion des Wechselschalters beinhaltet. Dies bedeutet, dass der Schalter entweder Gerät 1 oder 2 verbindet.
    SPTT / SPCO Hier handelt es sich um die Erweiterung des SPDT durch einen Nullpunkt. Es müssen nicht unbedingt Gerät 1 oder 2 geschaltet werden, es kann auch eine Nullstellung gewählt sein.
    DPST Das Kürzel steht für zwei einpolige Schalter. Durch dieses Modell ist es möglich gleich zwei Stromkreise zu schließen.
    DPDT Das Kürzel steht für zwei einpolige Schalter. Durch dieses Modell ist es möglich gleich zwei Stromkreise zu schließen.
    DPCO Das ist die Erweiterung des DPDT durch die Nullstellung.

    Bilder

    Pixabay @ Bru-nO (CC0 Creative Commons)
    Pixabay @ stux (CC0 Creative Commons)
    Pixabay @ Pexels (CC0 Creative Commons)

    • Schnelle Lieferzeiten

      Die Lieferung Ihrer Bestellung erfolgt schnell, sicher und zuverlässig

      > unsere Lieferzeiten
    • Kauf auf Rechnung

      Jetzt einfach und risikofrei bestellen, erst 30 Tage nach Bestellabschluss bezahlen.

      > zu unseren Zahlungsarten
    • Das sagen unsere Kunden

      Vertrauen Sie auf über 98.000 positiven Bewertungen und Meinungen bei eKomi.

      > Elektro Wandelt bei eKomi
    • Über Jahre Fachkompetenz

      Lassen Sie sich jetzt von unseren ausgebildeten Fachkräften beraten.

      > mehr über Elektro Wandelt
    • Faire Versandkosten

      Sie zahlen deutschlandweit nur 4,90 Euro für den Versand von paketfähigen Artikeln.

      > zu unseren Versandarten
    • Kompetente Fachberatung

      Wir beraten Sie gerne - per LiveChat, WhatsApp, E-Mail und bei uns vor Ort.

      > zu unseren Services
    • Karriere
    • Services
    • Kontakt
    • Elektro-Lexikon
    • Ratgeber
    • FAQ FAQ

    Vertrauen

    • Fachberatung

    • Schnellversand

    • Kauf auf Rechnung

    • Geld-zurück-Garantie

    • über 3 Mio. zufriedene Kunden

    Newsletter

    Jetzt anmelden und von Empfehlungen,
    Aktionen und Preisnachlässen profitieren.

    Versand

    Nachhaltiger & schneller Versand durch
    unsere Partner.

    Klimaneutraler
    Pakettransport
    seit 2012

    Qualität

    Ausgezeichnet und bestens bewertet bei
    vielen Portalen und Partnern:

    ssl
    Trusted Shops ekomi ssl

    Bezahlung

    Bei uns entscheiden Sie selbst, wie Sie
    bezahlen möchten.

    Ihre Vorteile

    • Trusted Shop mit Geld-zurück-Garantie
    • über 3 Mio. zufriedene Kunden
    • Service - Beratung vom Fachmann
    • Versandkosten günstig & fair
    • Sendungsdaten online und per E-Mail
    • Auslieferung auch Samstags mit DHL & DPD
    • Schnelle und einfache Retourenabwicklung

    Kontaktdaten

    Elektrohandel Wandelt GmbH
    Askay 28, 57439 Attendorn
    Deutschland

    Allgemeiner Kundenservice

    kundenservice@elektro-wandelt.de

    Technische Produktberatung

    technik@elektro-wandelt.de +49 174 7491095 (Nur WhatsApp!)

    Informationen

    • Versand und Zahlung
    • Retoure / Reklamation
    • Widerrufsbelehrung / Widerrufsformular
    • Impressum
    • Allgemeine Geschäftsbedingungen mit Kundeninformationen
    • Datenschutzerklärung
    • Cookies konfigurieren
    • Newsletter
    • Wie funktioniert der steuerfreie Auslandsversand?
    • Rücknahme von Elektroaltgeräten
    • Service bei Elektro Wandelt
    • Das Unternehmen Elektro-Wandelt
    • Unsere Marken
    • Privates Bauprojekt
    • Unsere Top-Produkte
    Copyright © 2023 Elektro-Wandelt
    Entwicklung & Support durch
