Technische Daten
Produktgruppe | PoE Adapter |
Breite | 73 mm |
Max. PoE-Ausgangsleistung (gesamt) | 90 W |
Höhe | 85 mm |
Anzahl PoE Ports | 1 |
Verpackungstiefe | 150 mm |
Gewicht | 212.2 g |
Produkttyp | Gigabit PoE Injektor |
Tiefe | 24 mm |
Lieferumfang | Injektor, Bedienungsanleitung |
Netzanschluss | Lose Kabel / °Chraubklemmen |
Verpackungsbreite | 130 mm |
Abmessungen (HxBxT) | 85 x 73 x 24 mm |
Farbe | schwarz |
Max. PoE-Ausgangsleistung pro Port | 90 W |
Bruttogewicht | 0,278 kg |
Power over Ethernet (PoE) | PoE++ |
Verpackungshöhe | 70 mm |
Paketgewicht | 0.278 kg |
Beschreibung

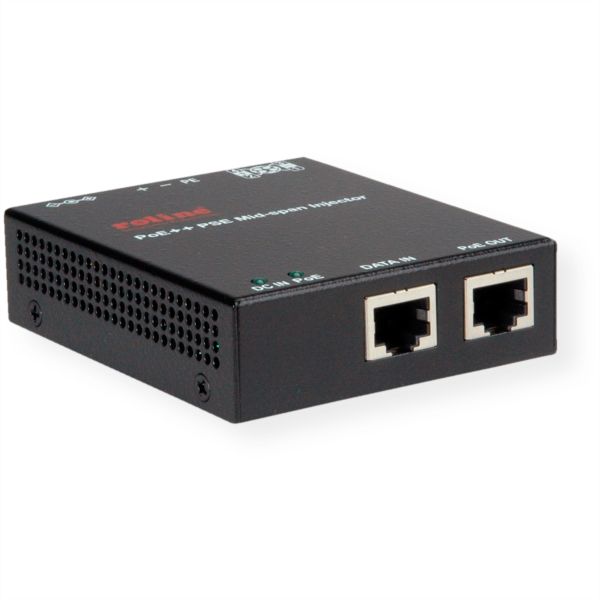

Der ROLINE Gigabit PoE++ Injektor ist ein sogenanntes PSE, ein Gerät zur Stromversorgung für z.B. Überwachungskameras und LAN-Geräte wie Access Points, Bridges und Router über Ethernet-Kabel. Ein PSE speist Strom zu den Daten in das Netzwerkkabel ein. Es muss dann kein eigenes Netzteil mehr an dem LAN-Gerät angeschlossen werden.
- Einspeisung von Daten und Strom ins Netzwerkkabel
- Unterstützt Gigabit Ethernet (10/100/1000)
- Anschlüsse: 1x RJ-45 Port (Eingang Daten), 1x Klemmenanschluss (Eingang Stromversorgung), 1x RJ-45 Port (Ausgang Daten und Strom)
- Kompatibel zu 802.3at und 802.3af
- Leistung über PoE: bis zu 90W
- LED-Anzeigen für Power, Link/Act. und PoE
- Ausgangsspannung: 45V - 57V DC
- Eingangsspannung: 45V - 57V DC (PoeClass abhängig)
- Abmessungen (L x B x H): 85 x 73 x 24 mm
Spannungsversorgung Anschlußwerte
DC Hohlstecker (-Ø 6.3mm/+Ø 2.0mm) bei externem AC-DC PowerAdapter
Kontakte von der Gehäusemasse isoliert
innen (Ø 2.0mm) <+> DC Power input (+)
aussen (Ø 6.3mm) <-> DC Power input (-)
DC Power DIN
DIN Stecker Female für externen AC-DC Power Adapter
Kontakte von der Gehäusemasse isloiert
Pinbelegung
2, 4 DC+ DC Power Input (+)
1, 3 DC- DC Power Input (-)
DC Power
Arbeitsspannung
+55 ~ +57VDC für 45W+ High-Power Verbindung
+51 ~ +57VDC für 30W+ High-Power Verbindung
+45 ~ +57VDC für Allgemeine Verbindung
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
