Technische Daten
Spannungsart der Betätigungsspannung | AC/DC |
Anzahl der Schließer | 4 |
Gebrauchskategorie | 7 |
Bemessungsbetriebsstrom | 25 |
Anzahl der Teilungseinheiten | 2 |
Zusatzeinrichtungen möglich | ja |
Spannungsart der Betriebsspannung | AC/DC |
Schieber für Handschaltung | nein |
Bemessungsbetriebsspannung | 220 - 400 |
Schutzart (IP) | IP20 |
Bemessungsbetätigungsspannung | 12.0 - 12.0 |
Einbautiefe | 58 |
Beschreibung

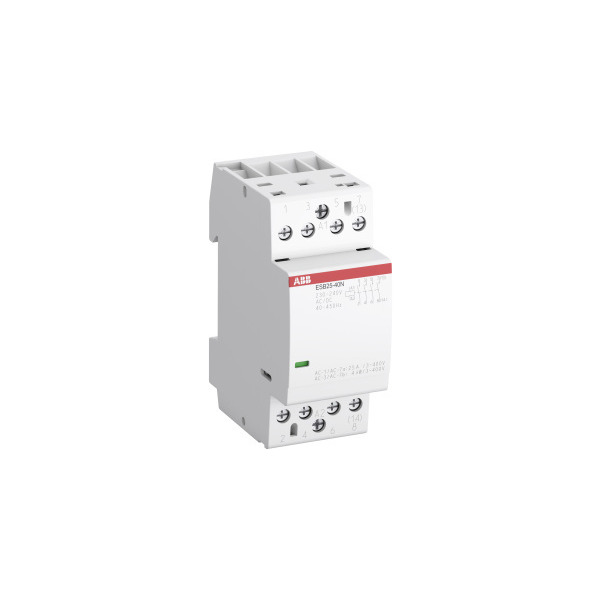

R1440 4-polige Schütze ESB25..N mit 36 mm Baubreite steuern 3-phasige Lasten bis 25 A und stehen in unterschiedlichen Kontaktbelegungen und Spulenspannungen zur Verfügung. Sie schalten elektrische Heizgeräte, Warmwasserbereiter, Motoren für Pumpen, Lüftung und sonstige Antriebe ebenso wie Beleuchtungen. Durch eine integrierte Spulenbeschaltung arbeiten sie sowohl mit AC- als auch mit DC-Steuerspannungen. Die Geräte sind deshalb absolut brummfrei und leise beim Schalten. Ein als Zubehör linksseitig anbaubarer Hilfsschalter sowie Plombierkappen und ein Distanzstück ergänzen das Sortiment. ESB25..N haben Installationsdesign und erfüllen u.a. die Haushaltsnorm EN61095, sie sind daher besonders geeignet für den Verteilereinbau.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
