Technische Daten
Anschlussart Hauptstromkreis | Schraubanschluss |
Bemessungssteuerspeisespannung Us bei DC | 24..27 V |
Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 A |
Bemessungsbetriebsleistung NEMA | 7,4 kW |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
Anzahl der Hilfskontakte als Öffner | 1 |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 10 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 4,5 kW |
Anzahl der Schließer als Hauptkontakte | 3 |
Spannungsart zur Betätigung | DC |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
Geeignet für Reiheneinbau | nein |
Beschreibung

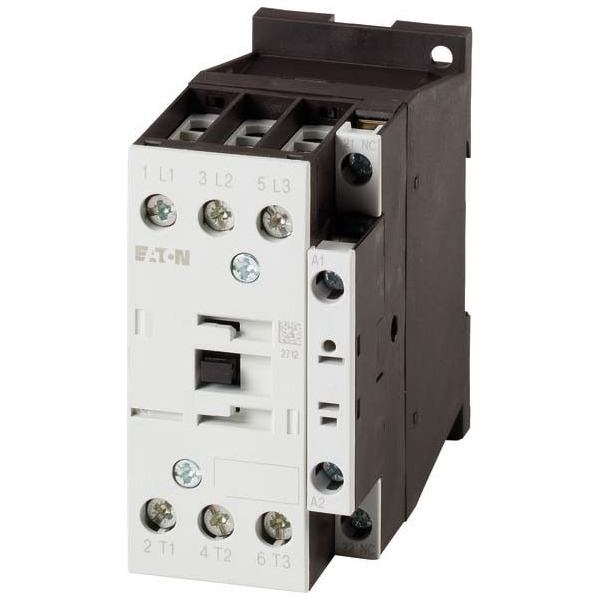

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 40 A, gekapselt: Ith= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 88 A, gekapselt: Ith= 80 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW, kombinierbar mit Hilfsschalter: DILA-XHI(V).., DILM32-XHI11-S, Kontaktbestückung Ö = Öffner: 1 Ö, Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Mit Spiegelkontakt., Stromart AC/DC: GleichstrombetätigungInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
