Technische Daten
Spannungsart zur Betätigung | DC |
Geeignet für Reiheneinbau | nein |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 80 A |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 21 A |
Anschlussart Hauptstromkreis | Schraubanschluss |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 50 A |
Bemessungsbetriebsleistung NEMA | 29,8 kW |
Anzahl der Schließer als Hauptkontakte | 3 |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
Bemessungssteuerspeisespannung Us bei DC | 24..27 V |
Bemessungsbetriebsleistung bei AC-4, 400 V | 10 kW |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
Beschreibung

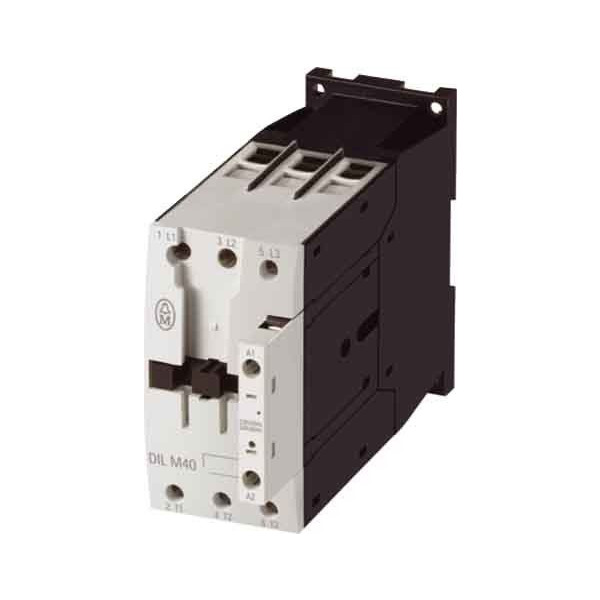

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 80 A, gekapselt: Ith= 58 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 162 A, gekapselt: Ith= 145 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 6 kW, 380 V 400 V: P= 10 kW, 660 V 690 V: P= 14 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Stromart AC/DC: GleichstrombetätigungInstallationshinweis
