Technische Daten
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 130 A |
Spannungsart zur Betätigung | AC |
Bemessungsbetriebsleistung NEMA | 55 kW |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 95 A |
Geeignet für Reiheneinbau | nein |
Bemessungssteuerspeisespannung Us bei DC | 0 V |
Bemessungsbetriebsleistung bei AC-4, 400 V | 26 kW |
Anschlussart Hauptstromkreis | Schraubanschluss |
Bemessungsbetriebsleistung bei AC-3, 400 V | 45 kW |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 50 A |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
Anzahl der Schließer als Hauptkontakte | 3 |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
Beschreibung

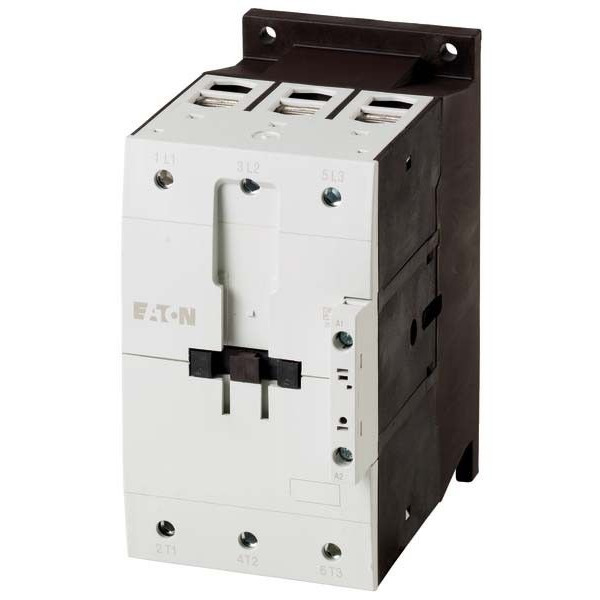

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 95 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 130 A, gekapselt: Ith= 100 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 275 A, gekapselt: Ith= 250 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 30 kW, 380 V 400 V: P= 45 kW, 660 V 690 V: P= 75 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 16 kW, 380 V 400 V: P= 26 kW, 660 V 690 V: P= 35 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: WechselstrombetätigungInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
