Technische Daten
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 10 A |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 4,5 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
| Spannungsart zur Betätigung | DC |
Beschreibung

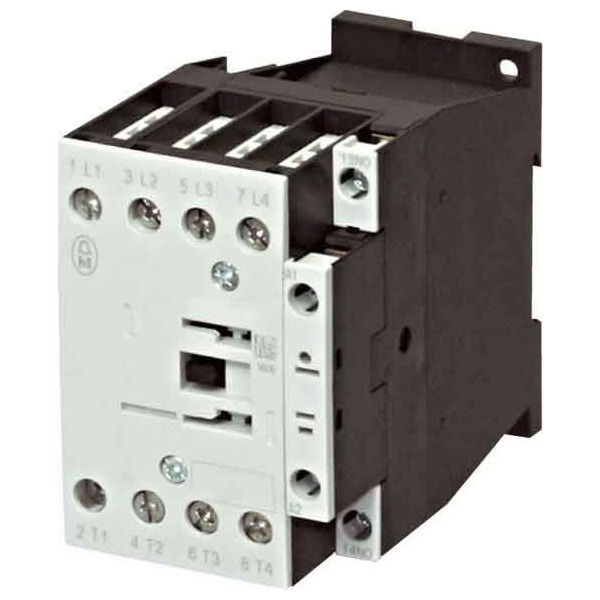

Leistungsschütz, Applikation: Leistungsschütz für 4-polige Verbraucher, Leistungsschütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Anschlusstechnik: Schraubklemmen, Pole: 4-polig, 380 V 400 V: Ie= 12 A, konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, konventioneller thermischer Strom 1-polig offen: Ith= 60 A, gekapselt: Ith= 54 A, 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Hinweise: Schaltglieder nach EN 50012., Integrierte Varistor-Schutzbeschaltung., Stromart AC/DC: Gleichstrombetätigung
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
