Technische Daten
Motorantrieb optional | nein |
Polzahl | 3 |
Mit Ausgelöstmelder | nein |
Position des Anschlusses für Hauptstromkreis | vorne |
Ausführung des Betätigungselements | Kipphebel |
Bemessungsdauerstrom Iu | 125 A |
Integrierter Erdschlussschutz | nein |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 25 kA |
Hutschienenmontage optional | ja |
Überlastauslöser Stromeinstellung | 100..125 A |
Einstellbereich des unverzögerten Kurzschlussauslösers | 750..1250 A |
Geeignet für Hutschienenmontage | nein |
Mit integriertem Unterspannungsauslöser | nein |
Motorantrieb integriert | nein |
Bemessungsspannung | 440 V |
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 0 A |
Komplettgerät mit Schutzeinheit | ja |
Gerätebauart | Einbaugerät Festeinbautechnik |
Anschlussart Hauptstromkreis | Rahmenklemme |
Schutzart (IP) | IP20 |
Beschreibung

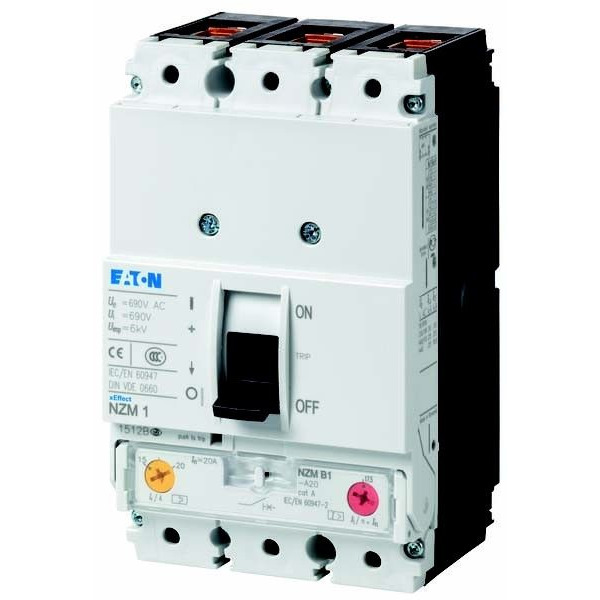

Leistungsschalter NZM1, 3-polig, Schaltvermögen 400/415 V 50 Hz( Icu ): 25 kA, Bemessungsstrom = Bemessungsdauerstrom Bemessungsstrom = Bemessungsdauerstrom( In = Iu ): 125 A, Einbautechnik: Festeinbau, Rahmenklemme, Norm/Zulassung: IEC, Schutzfunktion: Anlagen- und KabelschutzInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
