Technische Daten
Überlastauslöser Stromeinstellung | 100..125 A |
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 0 A |
Hutschienenmontage optional | ja |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 50 kA |
Motorantrieb integriert | nein |
Schutzart (IP) | IP20 |
Anschlussart Hauptstromkreis | Rahmenklemme |
Motorantrieb optional | nein |
Mit Unterspannungsauslöser | nein |
Geeignet für Hutschienenmontage | nein |
Gerätebauart | Einbaugerät Festeinbautechnik |
Integrierter Erdschlussschutz | nein |
Mit Ausgelöstmelder | nein |
Polzahl | 3 |
Ausführung des Betätigungselements | Kipphebel |
Bemessungsspannung | 690 V |
Einstellbereich des unverzögerten Kurzschlussauslösers | 750..1250 A |
Komplettgerät mit Schutzeinheit | ja |
Bemessungsdauerstrom Iu | 125 A |
Position des Anschlusses für Hauptstromkreis | vorne |
Beschreibung

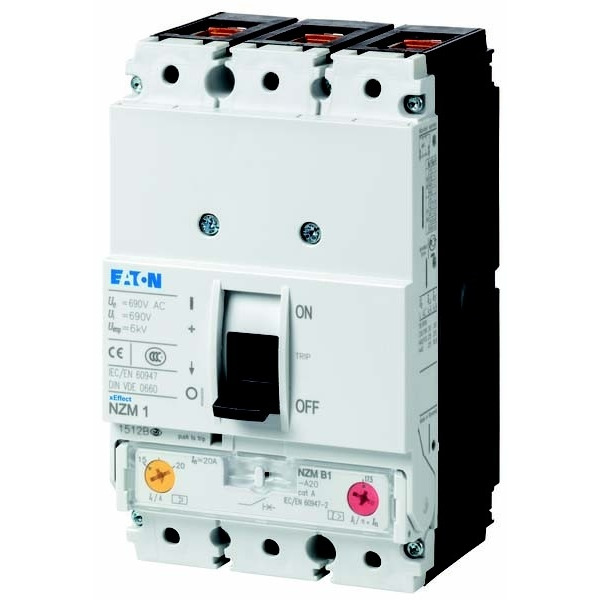

Leistungsschalter NZM1, 3-polig, Schaltvermögen 400/415 V 50 Hz( Icu ): 50 kA, Bemessungsstrom = Bemessungsdauerstrom Bemessungsstrom = Bemessungsdauerstrom( In = Iu ): 125 A, Einbautechnik: Festeinbau, Rahmenklemme, Norm/Zulassung: IEC, Schutzfunktion: Anlagen- und KabelschutzInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
