Technische Daten
Anschlussart Hauptstromkreis | Rahmenklemme |
Gerätebauart | Einbaugerät Festeinbautechnik |
Einstellbereich des unverzögerten Kurzschlussauslösers | 480..800 A |
Motorantrieb integriert | nein |
Geeignet für Hutschienenmontage | nein |
Schutzart (IP) | IP20 |
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 0 A |
Polzahl | 3 |
Komplettgerät mit Schutzeinheit | ja |
Bemessungsdauerstrom Iu | 80 A |
Überlastauslöser Stromeinstellung | 63..80 A |
Motorantrieb optional | nein |
Integrierter Erdschlussschutz | nein |
Ausführung des Betätigungselements | Kipphebel |
Mit Unterspannungsauslöser | nein |
Hutschienenmontage optional | ja |
Mit Ausgelöstmelder | nein |
Position des Anschlusses für Hauptstromkreis | vorne |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 50 kA |
Bemessungsspannung | 690 V |
Beschreibung

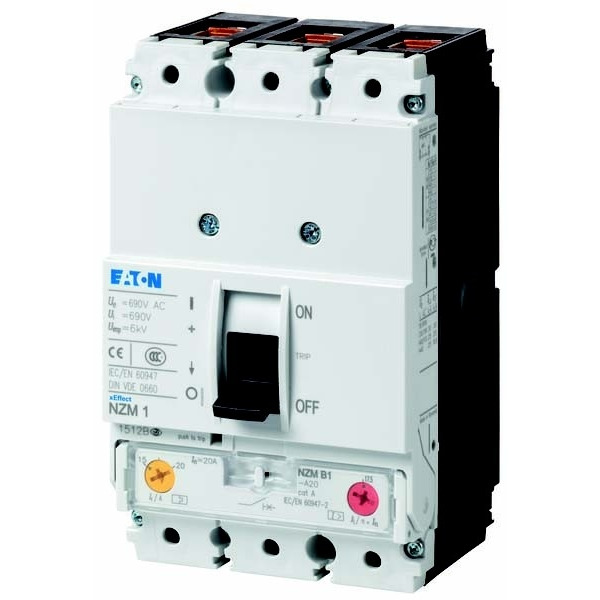

Leistungsschalter NZM1, 3-polig, Schaltvermögen 400/415 V 50 Hz( Icu ): 50 kA, Bemessungsstrom = Bemessungsdauerstrom Bemessungsstrom = Bemessungsdauerstrom( In = Iu ): 80 A, Einbautechnik: Festeinbau, Rahmenklemme, Norm/Zulassung: IEC, Schutzfunktion: Anlagen- und KabelschutzInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
