Technische Daten
Mit integriertem Unterspannungsauslöser | nein |
Anschlussart Hauptstromkreis | Schraubanschluss |
Geeignet für Hutschienenmontage | nein |
Hutschienenmontage optional | ja |
Mit Ausgelöstmelder | nein |
Komplettgerät mit Schutzeinheit | ja |
Überlastauslöser Stromeinstellung | 200..250 A |
Position des Anschlusses für Hauptstromkreis | vorne |
Motorantrieb optional | ja |
Integrierter Erdschlussschutz | nein |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 50 kA |
Einstellbereich des unverzögerten Kurzschlussauslösers | 1500..2500 A |
Bemessungsdauerstrom Iu | 250 A |
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 0 A |
Motorantrieb integriert | nein |
Schutzart (IP) | IP20 |
Polzahl | 3 |
Ausführung des Betätigungselements | Kipphebel |
Gerätebauart | Einbaugerät Festeinbautechnik |
Bemessungsspannung | 690 V |
Beschreibung

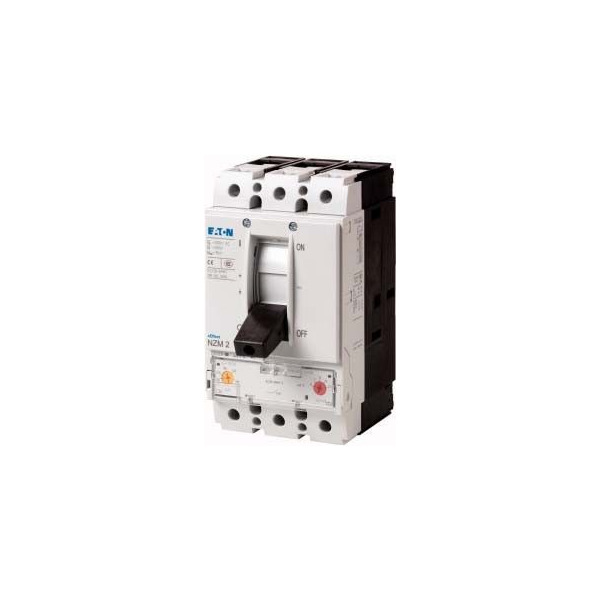

Leistungsschalter NZM2, 3-polig, Schaltvermögen 400/415 V 50 Hz( Icu ): 50 kA, Bemessungsstrom = Bemessungsdauerstrom Bemessungsstrom = Bemessungsdauerstrom( In = Iu ): 250 A, Einbautechnik: Festeinbau, Schraubanschluss, Norm/Zulassung: IEC, Schutzfunktion: Anlagen- und KabelschutzInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
