Technische Daten
Komplettgerät mit Schutzeinheit | ja |
Einstellbereich des unverzögerten Kurzschlussauslösers | 1260..5040 A |
Position des Anschlusses für Hauptstromkreis | vorne |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 55 kA |
Anschlussart Hauptstromkreis | Schraubanschluss |
Geeignet für Hutschienenmontage | nein |
Mit integriertem Unterspannungsauslöser | nein |
Polzahl | 3 |
Überlastauslöser Stromeinstellung | 315..630 A |
Mit Ausgelöstmelder | nein |
Gerätebauart | Einbaugerät Festeinbautechnik |
Schutzart (IP) | IP20 |
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 0 A |
Hutschienenmontage optional | nein |
Bemessungsdauerstrom Iu | 630 A |
Ausführung des Betätigungselements | Kipphebel |
Motorantrieb integriert | nein |
Bemessungsspannung | 690 V |
Motorantrieb optional | ja |
Integrierter Erdschlussschutz | nein |
Beschreibung

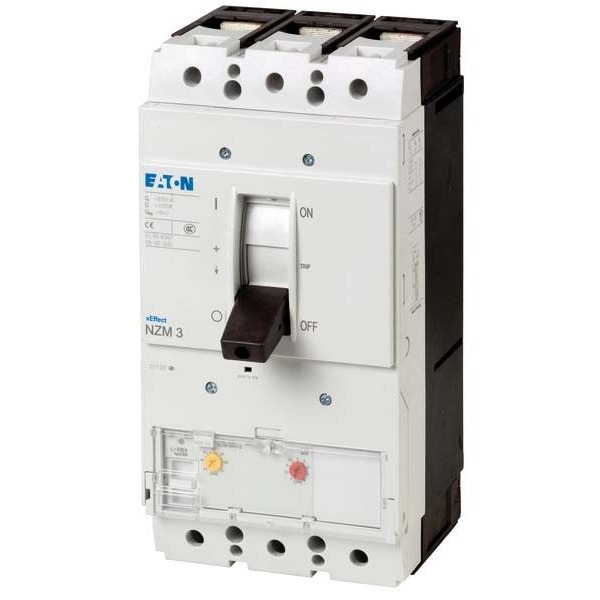

Leistungsschalter NZM3, 3-polig, Schaltvermögen 400/415 V 50 Hz( Icu ): 50 kA, Bemessungsstrom = Bemessungsdauerstrom Bemessungsstrom = Bemessungsdauerstrom( In = Iu ): 630 A, Einbautechnik: Festeinbau, Schraubanschluss, Norm/Zulassung: IEC, Schutzfunktion: Anlagen- und KabelschutzInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
