Technische Daten
Motorantrieb optional | nein |
Einstellbereich des unverzögerten Kurzschlussauslösers | 6,79999999 A |
Bemessungsspannung | 690 V |
Polzahl | 3 |
Geeignet für Hutschienenmontage | ja |
Komplettgerät mit Schutzeinheit | ja |
Anschlussart Hauptstromkreis | Schraubanschluss |
Überlastauslöser Stromeinstellung | 0,25..0,4 A |
Hutschienenmontage optional | ja |
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 0 A |
Mit integriertem Unterspannungsauslöser | nein |
Bemessungsdauerstrom Iu | 0,4 A |
Position des Anschlusses für Hauptstromkreis | sonstige |
Ausführung des Betätigungselements | Drehknopf |
Integrierter Erdschlussschutz | nein |
Motorantrieb integriert | nein |
Gerätebauart | sonstige |
Mit Ausgelöstmelder | ja |
Schutzart (IP) | IP20 |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 150 kA |
Beschreibung

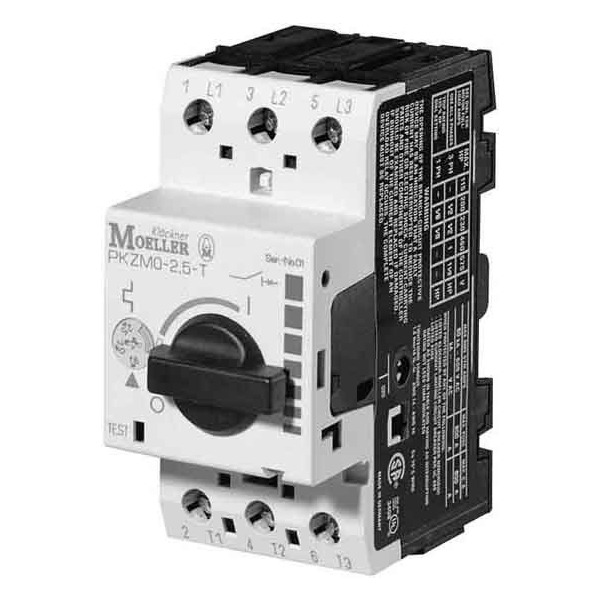

Transformatorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM0, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, mit Schraubklemmen, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, lieferbares Zubehör: Hilfsschalter, SpannungsauslöserInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
