Technische Daten
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 0 A |
Integrierter Erdschlussschutz | nein |
Geeignet für Hutschienenmontage | ja |
Bemessungsspannung | 690 V |
Überlastauslöser Stromeinstellung | 1..1,6 A |
Mit Ausgelöstmelder | ja |
Komplettgerät mit Schutzeinheit | ja |
Hutschienenmontage optional | ja |
Anschlussart Hauptstromkreis | Schraubanschluss |
Position des Anschlusses für Hauptstromkreis | sonstige |
Ausführung des Betätigungselements | Drehknopf |
Polzahl | 3 |
Motorantrieb integriert | nein |
Einstellbereich des unverzögerten Kurzschlussauslösers | 32 A |
Mit integriertem Unterspannungsauslöser | nein |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 150 kA |
Motorantrieb optional | nein |
Schutzart (IP) | IP20 |
Gerätebauart | sonstige |
Bemessungsdauerstrom Iu | 1,6 A |
Beschreibung

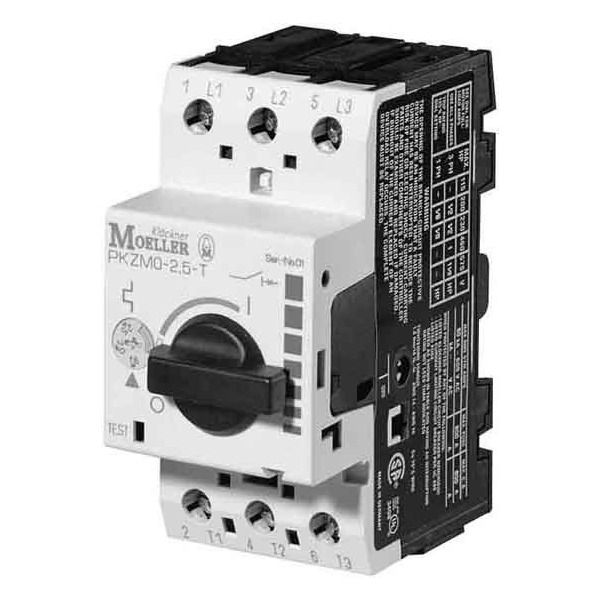

Transformatorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM0, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, mit Schraubklemmen, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, lieferbares Zubehör: Hilfsschalter, SpannungsauslöserInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
