360°-Ansicht
Technische Daten
Spannungsart der Versorgungsspannung | AC |
Max. Glühlampenlast | 500 W |
Funktion | sonstige |
Montageart | sonstige |
Breite in Teilungseinheiten | 2,22 |
Einbautiefe | 28 mm |
Steuerspannungsart 1 | AC/DC |
Anzahl der Kontakte als Schließer | 1 |
Bemessungsschaltstrom | 10 A |
Versorgungsspannung | 250 V |
Max. Leuchtstofflampenlast (Duo-Schaltung) | 1000 VA |
Steuerspannung 1 | 12..24 V |
Geeignet für Handbedienung | nein |
Beschreibung

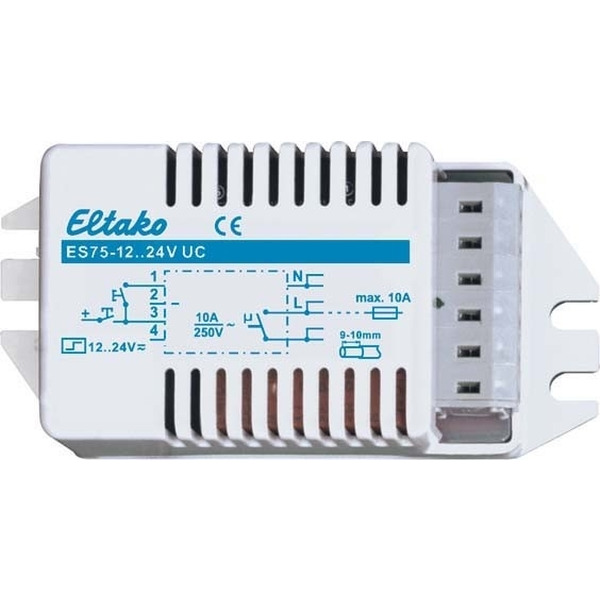

1 Schließer nicht potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 500W. Stand-by-Verlust nur 1 Watt. Für Einbaumontage. 85mm lang, 40mm breit, 28mm tief. Mit integriertem Transformator zur galvanischen Trennung zwischen Steuerkreis und Schaltkreis, um die Anforderungen für Sicherheitskleinspannung SELV nach EN 60669-2-2 zu erfüllen. Es wird auch die Sicherheitsanforderung 2x MOPP nach EN 60601-1 erfüllt. Ansteuerung mit der internen Spannung oder einer externen Steuerspannung von 12 bis 24V UC, Steuerstrom 10mA bei 24V. Ständige Stromversorgung 230V. Eine Absicherung mit maximal 10A ist erforderlich. 230V-LED-Lampen bis 200W. Für Glühlampen- und Halogenlampenlast bis 500W 1) und Leuchtstofflampen mit KVG in DUO-Schaltung bis 1000VA. Leuchtstofflampen mit KVG parallel kompensiert 300VA. Temperatur an der Einbaustelle zwischen -20°C und +50°C. Befehlsmindestdauer/Befehlspause 20/300ms. Anschlüsse Schwachstromseite 4-poliges Stiftgehäuse für Stecker STOCKO MKF13264-6-0-404, 230V-Seite 6-polige Klemmleiste mit Steckklemmen, maximaler Leiterquerschnitt 2,5mm2. Ein Stocko-Stecker liegt jedem Gerät bei. 1) Bei Lampen mit max. 150W.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
