Technische Daten
Bedienungsart | Tipptaster |
Befestigungsart | Klickbefestigung |
Nennleistung induktive Last | 800 VA |
Transparent | nein |
Werkstoffgüte | Thermoplast |
Dimmung Phasenabschnitt | ja |
Ausführung der Oberfläche | matt |
Aderquerschnitt | 6 mm² |
Verwendbar mit Bewegungsmelder | nein |
Halogenfrei | ja |
Kompatibel mit Apple HomeKit | nein |
Kompatibel mit Google Assistant | nein |
Zusammenstellung | sonstige |
Gerätebreite | 36 mm |
Verwendbar mit Funktaste | nein |
Verwendbar mit Taste | ja |
Dimmung Phasenanschnitt | ja |
Verwendbar mit Zeitschalter/Timer | nein |
Gerätetiefe | 66 mm |
Werkstoff | Kunststoff |
Seriendimmer | nein |
Max. Schaltleistung LED | 800 W |
Frequenz | 50 Hz |
Steuerspannung | 8..230 V |
Nebenstelleneingang | nein |
Nennspannung | 230 V |
Gerätehöhe | 58 mm |
Montageart | REG |
Lichtwertspeicher | ja |
Nennleistung kapazitive Last | 800 VA |
Verwendbar mit Präsenzmelder | nein |
App-Steuerung über Bluetooth | nein |
Oberflächenschutz | sonstige |
Farbe | blau |
IFTTT-Unterstützung verfügbar | nein |
Kompatibel mit Amazon Alexa | nein |
Verwendbar mit IR-Taste | nein |
Nennleistung ohmsche Last | 800 W |
Lastart | universal |
Anschlussart | Schraubklemme |
Beschreibung

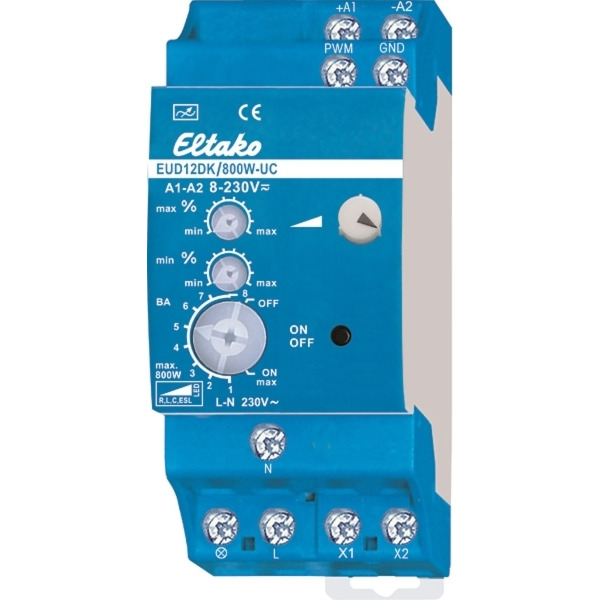

Universal-Dimmschalter mit Drehknopf, Power MOSFET bis 800W. Automatische Lampenerkennung. Stand-by-Verlust nur 0,2 Watt. Mindesthelligkeit und Maximalhelligkeit einstellbar. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Universal-Dimmschalter für Lampen bis 800W, abhängig von den Lüftungsverhältnissen, dimmbare 230V-LED-Lampen und dimmbare Energiesparlampen ESL zusätzlich abhängig von der Lampenelektronik und der Dimmart. Bis zu 3600W mit Leistungszusätzen LUD12 an den Anschlüssen X1 und X2. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Universal-Steuerspannung 8..230V UC, galvanisch getrennt von der Versorgungs- und Schaltspannung 230V. Keine Mindestlast erforderlich. Alternativ PWM-Ansteuerung mit 10-24V DC an den Anschlüssen PWM und GND. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Mit dem oberen %-Drehschalter kann die Maximalhelligkeit (voll aufgedimmt) eingestellt werden. Mit dem mittleren %-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden. Der untere Drehschalter stellt die Betriebsart ein: ON: Dauer Ein mit maximaler Helligkeit. Pos. 1 ist eine AUTO-Stellung und lässt das Dimmen aller Lampenarten zu. Ein- und Ausschalten mit Taster am Gerät und/oder Taster an +A1/-A2. Dimmen mit Drehknopf. Pos. 2 ist eine Comfort-Stellung für dimmbare 230V-LED-Lampen, welche sich auf AUTO (Phasenabschnitt) konstruktionsbedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. Ein- und Ausschalten mit Taster am Gerät und/oder Taster an +A1/-A2. Dimmen mit Drehknopf. Pos. 3 ist eine Comfort-Stellung für Energiesparlampen, welche konstruktionsbedingt mit einer erhöhten Spannung eingeschaltet werden müssen, damit diese abgedimmt auch kalt sicher wieder einschalten. Ein- und Ausschalten mit Taster am Gerät und/oder Taster an +A1/-A2. Dimmen mit Drehknopf. Pos. 4 ist eine AUTO-Stellung und lässt das Dimmen aller Lampenarten zu. Ein- und Ausschalten mit Schalter an +A1/-A2. Dimmen mit Drehknopf. Pos. 5 ist eine Comfort-Stellung für dimmbare 230V-LED-Lampen, welche sich auf AUTO (Phasenabschnitt) konstruktionsbedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. Ein- und Ausschalten mit Schalter an +A1/-A2. Dimmen mit Drehknopf. Pos. 6 ist eine Comfort-Stellung für Energiesparlampen, welche konstruktionsbedingt mit einer erhöhten Spannung eingeschaltet werden müssen, damit diese abgedimmt auch kalt sicher wieder einschalten. Ein- und Ausschalten mit Schalter an +A1/-A2. Dimmen mit Drehknopf. Pos. 7 ist eine AUTO-Stellung und lässt das Dimmen aller Lampenarten zu. Ein- und Ausschalten sowie Dimmen mit PWM-Ansteuerung. Pos. 8 ist eine Comfort-Stellung für dimmbare 230V-LED-Lampen, welche sich auf AUTO (Phasenabschnitt) konstruktionsbedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. Ein- und Ausschalten sowie Dimmen mit PWM-Ansteuerung. In den Pos. 2, 3, 5, 6 u. 8 dürfen keine induktiven (gewickelten) Trafos verwendet werden. OFF: Dauer Aus. Die LED unter dem oberen Drehschalter leuchtet, wenn das Licht eingeschaltet ist.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.Bewertungen
Durchschnittliche Bewertung
3 / 5
Berechnet von
1
Bewertungen
Sterne
5
0
Sterne
4
0
Sterne
3
1
Sterne
2
0
Stern
1
0
Bewertungen können im Einzelfall gegen Erhalt eines Gutscheins abgegeben worden sein. Wir überprüfen nicht ob Kundenbewertungen von Kunden stammen, die die bewerteten Waren tatsächlich genutzt oder erworben haben.
1 von 1 Bewertungen :
26.02.2018 18:57:43
Danke für deine Stimme!
Das Gerät müsste Dimmbar sein mit einem Externen Taster.
