Technische Daten
| Max. Leuchtstofflampenlast (parallel kompensiert) | 500 VA |
| Max. Leuchtstofflampenlast | 2300 VA |
| Max. Schaltstrom (cos phi 0,6) | 10 A |
| Breite in Teilungseinheiten | 1 |
| Steuerspannung 1 | 24 V |
| Montageart | DIN-Schiene |
| Einbautiefe | 55 mm |
| Steuerspannungsart 1 | DC |
| Max. Glühlampenlast | 2300 W |
| Frequenz der Steuerspannung 1 | 50 Hz |
| Versorgungsspannung | 230 V |
| Funktion | sonstige |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 2300 VA |
| Anzahl der Kontakte als Schließer | 1 |
| Spannungsart der Versorgungsspannung | AC |
| Bemessungsstrom | 16 A |
Beschreibung

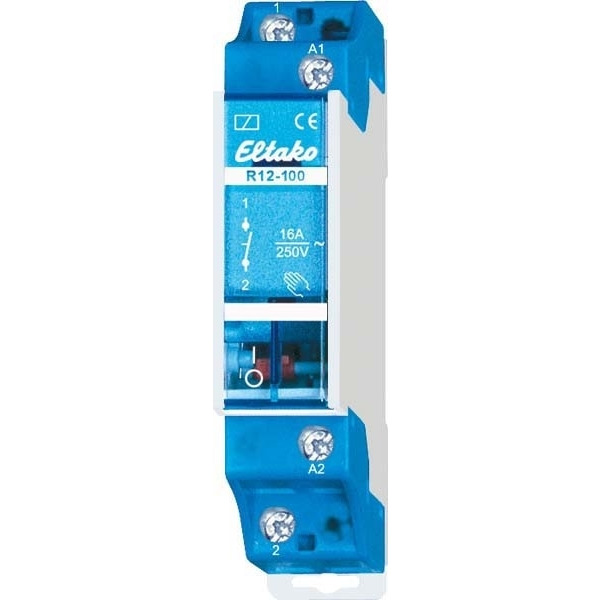

1-polig 16A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 1,9W. Kontakte 1 Schließer. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V. Es können auch die anschlusskompatiblen elektronischen Schaltrelais ER12DX-UC, ER12-200-UC und ER12-110-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 12-230V AC 50-60 Hz und 12-230V DC ab.
