Technische Daten
Einbautiefe | 55 mm |
Montageart | DIN-Schiene |
Max. Leuchtstofflampenlast (Duo-Schaltung) | 3600 VA |
Max. Glühlampenlast | 2300 W |
Max. Leuchtstofflampenlast (parallel kompensiert) | 1000 VA |
Anzahl der Kontakte als Schließer | 3 |
Max. Schaltstrom (cos phi 0,6) | 15 A |
Frequenz der Steuerspannung 1 | 50 Hz |
Anzahl der Kontakte als Öffner | 1 |
Max. Leuchtstofflampenlast | 3600 VA |
Bemessungsschaltstrom | 25 A |
Steuerspannung 1 | 230 V |
Funktion | sonstige |
Steuerspannungsart 1 | AC |
Breite in Teilungseinheiten | 2 |
Geeignet für Handbedienung | ja |
Beschreibung

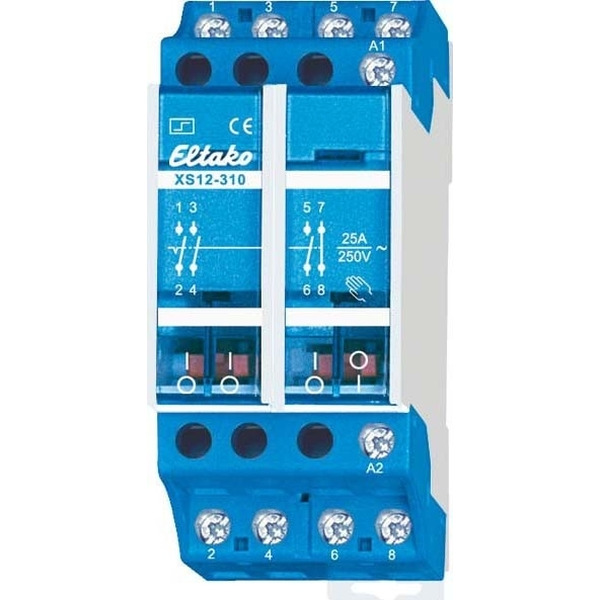

4-polig 25 A/250 V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und Schaltstellungsanzeige. 2 Teilungseinheit = 36 mm breit, 55 mm tief. Einschaltdauer: nur Impulssteuerung. Steuerleistungsbedarf 12-15 W. Kontakte: 3 Schließer und 1 Öffner. Kontaktabstand 3 mm.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
