Technische Daten
Versorgungsspannung | 8 V |
Steuerspannungsart 1 | AC |
Bemessungsschaltstrom | 16 A |
Steuerspannung 1 | 8 V |
Max. Leuchtstofflampenlast (Duo-Schaltung) | 1000 VA |
Geeignet für Handbedienung | ja |
Max. Glühlampenlast | 2000 W |
Frequenz der Steuerspannung 1 | 50..60 Hz |
Max. Leuchtstofflampenlast | 1000 VA |
Montageart | DIN-Schiene |
Anzahl der Kontakte als Schließer | 1 |
Max. Leuchtstofflampenlast (parallel kompensiert) | 750 VA |
Max. Schaltstrom (cos phi 0,6) | 12 A |
Breite in Teilungseinheiten | 1 |
Funktion | mechanisch Schalter |
Spannungsart der Versorgungsspannung | AC |
Einbautiefe | 58,4 mm |
Beschreibung

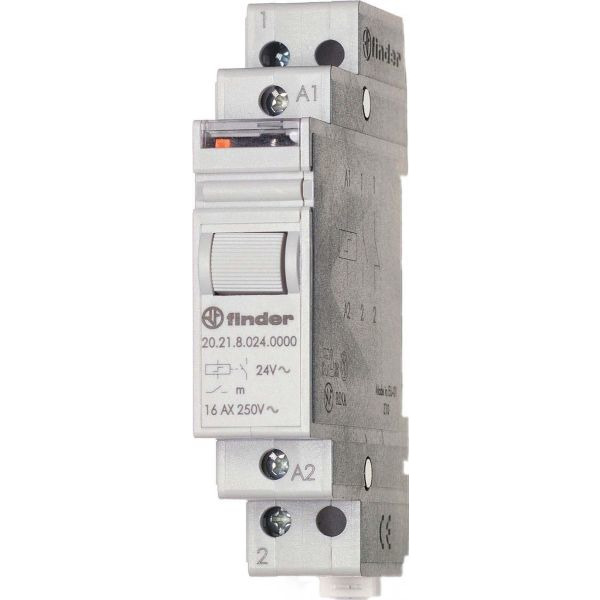

Stromstoßschalter für 35 mm-Schiene, 1 Schließer für 16 A / 250 V AC, Kontaktmaterial AgSnO², max. Schaltleistungen bei 230 V AC: AC1 4000 VA, AC15 750 VA, Glüh- und Halogenlampen 2000 W, Leuchtstofflampen kompensiert 750 W, Leuchtstofflampen unkompensiert 1000 W, Energiesparlampen 400 W, LED (230 V AC) 400 W, NV-Halogenlampen oder LED mit EVG 400 W, NV-Halogenlampen oder LED mit KVG 800 W, Spulendaten: 8 V AC, 6,5 VA, 4 Ohm, Breite 17,5 mm, Schaltfolge: an/aus, Prüftaste und mechanische Schaltstellungsanzeige, Relaisschutzart: IP 20Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
