Technische Daten
Spannungsart der Betätigungsspannung | AC |
Spannungsart der Betriebsspannung | AC |
Max. Leuchtstofflampenlast | 950 W |
Max. Glühlampenlast | 1900 W |
Max. Leuchtstofflampenlast (Duo-Schaltung) | 1990 W |
Max. Leuchtstofflampenlast (parallel kompensiert) | 810 W |
Bemessungsbetätigungsspannung | 24 V |
Einbautiefe | 60 mm |
Anzahl der Kontakte als Schließer | 4 |
Zusatzeinrichtungen möglich | ja |
Gebrauchskategorie | 7 |
Schieber für Handschaltung | nein |
Bemessungsbetriebsstrom | 25 A |
Bemessungsbetriebsspannung | 400 V |
Schutzart | IP2X |
Beschreibung

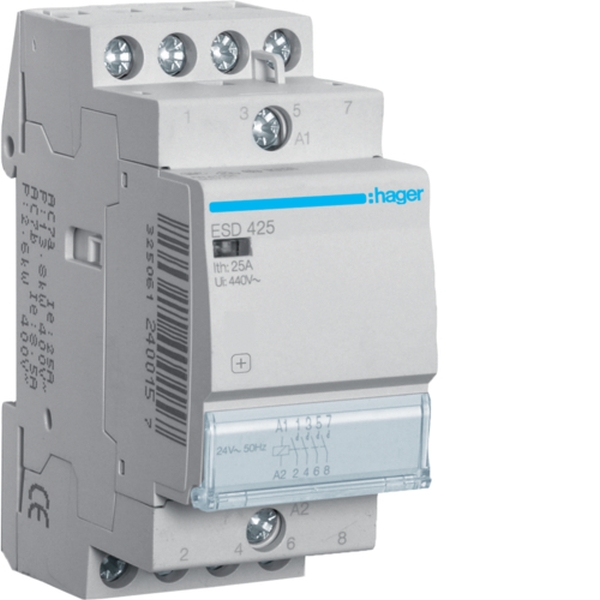

Installationsschütz 25A 4 Schließer 24V. Schütz in kompakter Bauweise nach DIN EN 61095 (VDE 0637-3) mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
