Technische Daten
Komplettgerät mit Schutzeinheit | ja |
Integrierter Erdschlussschutz | nein |
Einstellbereich des unverzögerten Kurzschlussauslösers | 12 A |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 150 kA |
Mit integriertem Unterspannungsauslöser | nein |
Schutzart (IP) | IP20 |
Überlastauslöser Stromeinstellung | 0,4..0,63 A |
Gerätebauart | sonstige |
Hutschienenmontage optional | ja |
Polzahl | 3 |
Bemessungsdauerstrom Iu | 0,63 A |
Motorantrieb integriert | nein |
Mit Ausgelöstmelder | ja |
Anschlussart Hauptstromkreis | Schraubanschluss |
Ausführung des Betätigungselements | Drehknopf |
Position des Anschlusses für Hauptstromkreis | sonstige |
Bemessungsspannung | 690 V |
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 0 A |
Motorantrieb optional | nein |
Geeignet für Hutschienenmontage | ja |
Beschreibung

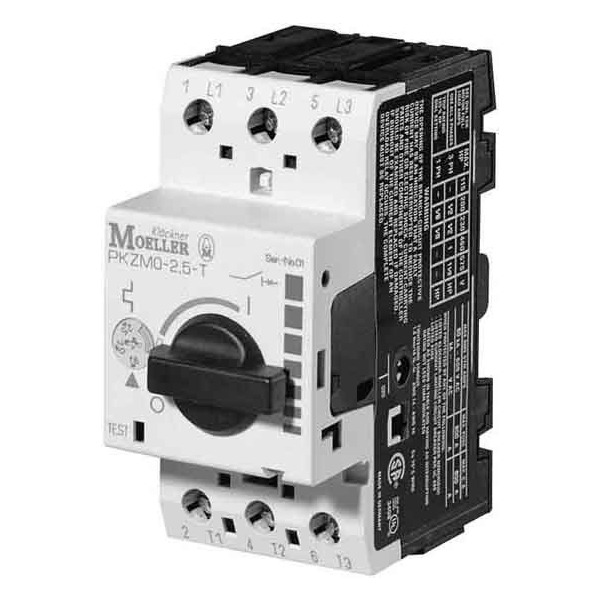

Transformatorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM0, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, mit Schraubklemmen, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, lieferbares Zubehör: Hilfsschalter, SpannungsauslöserInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
