Technische Daten
Unterstützt Protokoll für SafetyBUS p | nein |
Unterstützt Protokoll für INTERBUS-Safety | nein |
Unterstützt Protokoll für EtherNet/IP | nein |
Unterstützt Protokoll für DeviceNet | nein |
Unterstützt Protokoll für SERCOS | nein |
Unterstützt Protokoll für AS-Interface Safety at Work | nein |
Mit Potentialtrennung | ja |
Explosionsschutz-Kategorie für Staub | ohne |
Tiefe | 117 mm |
Rack-Montage möglich | nein |
Unterstützt Protokoll für INTERBUS | nein |
Unterstützt Protokoll für LON | nein |
Spannungsart der Versorgungsspannung | DC |
Versorgungsspannung bei DC | 20,4..28,8 V |
Unterstützt Protokoll für MODBUS | nein |
Unterstützt Protokoll für KNX | nein |
Unterstützt Protokoll für SUCONET | nein |
Unterstützt Protokoll für PROFIsafe | nein |
Wand-/Direktmontage möglich | ja |
Unterstützt Protokoll für PROFINET CBA | nein |
Funkstandard Bluetooth | nein |
Zugehöriges Betriebsmittel (Ex ia) | nein |
Systemkomponente | ja |
Unterstützt Protokoll für PROFIBUS | ja |
Geeignet für Sicherheitsfunktionen | nein |
Feldbusanschluss über seperaten Buskoppler möglich | nein |
Funkstandard WLAN 802.11 | nein |
Tragschienenmontage möglich | ja |
Breite | 40 mm |
Unterstützt Protokoll für CAN | nein |
Höhe | 125 mm |
Unterstützt Protokoll für ASI | nein |
Unterstützt Protokoll für DeviceNet Safety | nein |
Funkstandard UMTS | nein |
Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
Unterstützt Protokoll für PROFINET IO | nein |
Unterstützt Protokoll für Foundation Fieldbus | nein |
Unterstützt Protokoll für Data-Highway | nein |
IO-Link Master | nein |
Versorgungsspannung bei AC 60 Hz | 0 V |
Fronteinbau möglich | ja |
Unterstützt Protokoll für TCP/IP | nein |
Zugehöriges Betriebsmittel (Ex ib) | nein |
Unterstützt Protokoll für sonstige Bussysteme | nein |
Funkstandard GSM | nein |
Versorgungsspannung bei AC 50 Hz | 0 V |
Funkstandard GPRS | nein |
Schutzart (IP) | IP20 |
Beschreibung

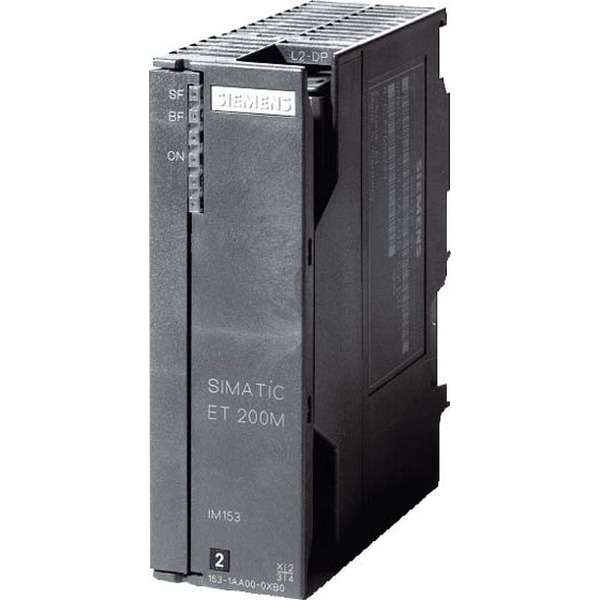

SIMATIC DP, Anschaltung IM 153-1, für ET 200M, für max. 8 S7-300 Baugruppen SIMATIC ET 200M ist ein modulares und universell einsetzbares Peripheriesystem für den Schaltschrank in IP20, welche sowohl als zentrale Peripherie an einer S7-300, als auch im dezentralen Aufbau an einem PROFINET oder PROFIBUS ET 200M Interfacemodul verwendet werden kann. Pro Station können bis zu 12 IO-Module gesteckt werden. Durch den standardisierten Aufbau aller Module, werden Logistik und Ersatzteilhaltung erheblich vereinfacht. ET 200M ist sowohl für standard- als auch sicherheitsgerichtete Anwendungen einsetzbar. Als Peripheriebaugruppen (der Schnittstelle zum Prozess) sind bis zu 12 hochkanalige Signal- (z. B. 64 digitale Eingänge) und Funktionsmodule sowie Kommunikationsprozessoren der S7-300 einsetzbar. So unterstützt die ET 200M auch Baugruppen mit erweiterten Nutzdaten, wie bspw. HART-Baugruppen mit HART-Nebenvariablen. Für eine einfache Verdrahtung bietet Ihnen die ET 200M neben herkömmlichen Anschlusstechniken die abisolierfreie Schnellanschlusstechnik Fast Connect.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
